Hyundai Tucson Revue Technique Automobile: ENSEMBLE DE COMMANDE DE TEMPÉRATURE D'EAU

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / SYSTÈME DE REFROIDISSEMENT / ENSEMBLE DE COMMANDE DE TEMPÉRATURE D'EAU

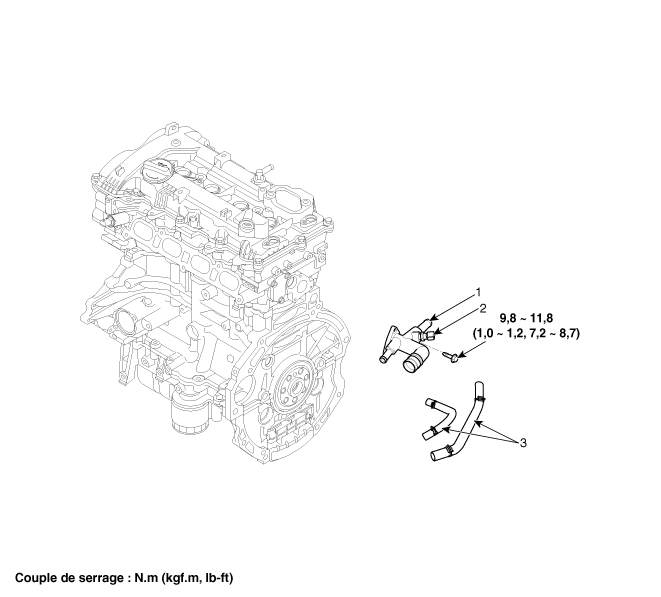

Composants et emplacement des composants

COMPOSANTS

1. Ensemble de commande de température d'eau
2. Capteur de température du liquide de refroidissement du moteur

3. Flexible de liquide de refroidissement du corps de papillon (si présent)

Procédures de réparation

Dépose et pose

1.	Enlevez le carter du moteur. (Voir Moteur et boîte-pont - "Couvercle du moteur")

2.	Vidangez le liquide de refroidissement du moteur. (Voir Système de refroidissement - "Refroidissement".)

3.	Déposez l’ensemble du filtre à air. (Reportez-vous au système d'admission et d'échappement - "Filtre à air")

4.	Débranchez le flexible de radiateur supérieur. (Voir Système de refroidissement - "Radiateur".)

5.	Débranchez la durite du chauffage. (Reportez-vous au moteur et à la transmission - "Moteur et transmission")

6.	Débranchez le flexible de dérivation (A) et le flexible de liquide de refroidissement du corps du papillon (B) (si disponibles).

Déposez l'ensemble de commande de température de l'eau (A) avec le joint torique.

Couple de serrage:

9,8 ~ 11,8 N·m (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·ft)

•	Installez un nouveau joint torique.

•	Nettoyez la surface sur le joint torique et installez le joint torique après avoir humidifié avec de l'eau.

8.	Pour la pose, suivez la procédure inverse de la dépose.

9.	Remplissez en liquide de refroidissement moteur. (Voir Système de refroidissement - "Refroidissement".)

10.	Mettez en marche le moteur et vérifiez la présence de fuites.
