Hyundai Tucson Revue Technique Automobile: ENSEMBLE DE LA JAMBE DE FORCE AVANT

Hyundai Tucson Revue Technique Automobile / Système de suspension / Système de suspension avant / ENSEMBLE DE LA JAMBE DE FORCE AVANT

Composants et emplacement des composants

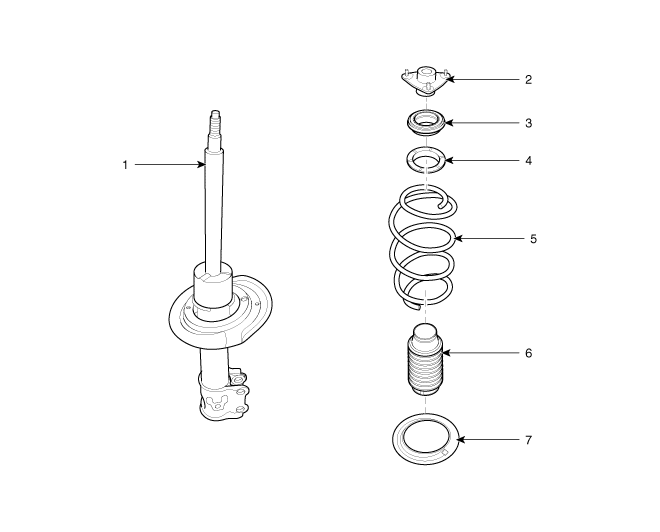

COMPOSANTS

1. Ensemble de la bielle
2. Isolateur
3. Roulement
4. Coussin supérieur du ressort

5. Ressort
6. Couvercle pare-poussière
7. Coussin inférieur du ressort

Procédures de réparation

DÉPOSE

Déposez l'ensemble roue/pneu avant (A) du moyeu.

Couple de serrage:

88,2 ~ 107,8 N.m (9,0 ~ 11,0 kgf.m, 65,0 ~ 79,5 lb-ft)

•	Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant (A).

Enlevez le flexible de frein et le capteur de vitesse de la roue de l'ensemble de la jambe de force avant en desserrant les boulons de fixation (A).

Couple de serrage:

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)

Déposez le raccord de barre stabilisatrice (B) de l'ensemble de la traverse (A) en desserrant l'écrou.

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,8 lb-ft)

Après avoir desserré les boulons de fixation du montant, déposez l'ensemble du siège (A).

Couple de serrage:

156,9 ~ 176,5 N.m (16,0 ~ 18,0 kgf.m, 115,7 ~ 130,2 lb-ft)

5.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

Retirez la jambe de force avant en desserrant les écrous de fixation de la jambe de force.

Couple de serrage:

53,9 ~ 73,5 N.m (5,5 ~ 7,5 kgf.m, 39,8 ~ 54,2 lb-ft)

7.	Pour la pose, suivez la procédure inverse de la dépose.

DÉMONTAGE

1.	Déposez le couvercle anti poussière (A).

2.	Comprimez le ressort de bobine (A) avec l'outil spécial (09546-26000). Ne pas comprimer le ressort plus que nécessaire.

3.	Avec SST (09546-3X100), desserrez le contre-écrou.

4.	Retirez l'isolant, le ressort de plaquette, le ressort hélicoïdal et le couvercle pare-poussière de la jambe de force.

Contrôle

1.	Vérifier que l'isolateur de l'amortisseur ne soit pas endommagé ou détérioré.

2.	Vérifier que les pièces en caoutchouc ne sont pas craquelées ou détériorées.

3.	Comprimez et étendez la tige du piston (A) et vérifiez qu'il n'y a aucune résistance anormale ou bruit anormal pendant le fonctionnement.

Dépose

1.	Etendre complètement la tige de piston.

Faire un trou dans la section "A" afin d'éliminer le gaz du cylindre.

•	Le gaz qui s'évacue est inoffensif, mais faire attention aux copeaux qui volent lors du perçage. Veillez à porter des vêtements et des lunettes de protection lorsque vous effectuez cette tâche.

Remontage

1.	Installez l'isolant, le ressort de plaquette, le ressort hélicoïdal et le couvercle pare-poussière de la jambe de force.

2.	Comprimez le ressort de bobine (A) avec l'outil spécial (09546-26000). Ne pas comprimer le ressort plus que nécessaire.

3.	Avec SST (09546-3X100), installez le contre-écrou.
