Composants et emplacement des composants

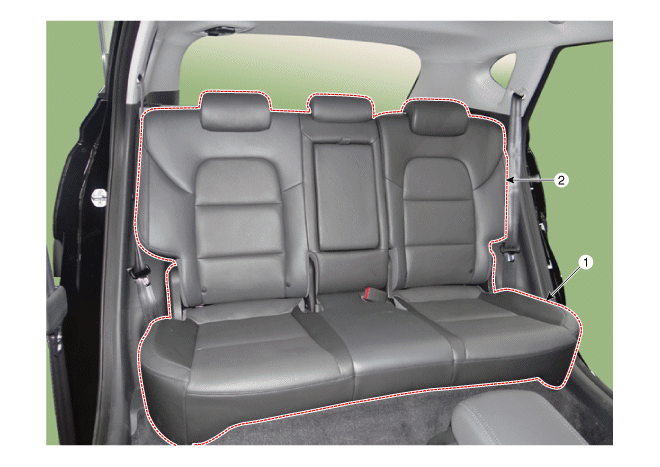

| EMPLACEMENT DES COMPOSANTS |
| 1. Ensemble du coussin de siège
arrière |
2. Ensemble du dossier de siège
arrière |
Procédures de réparation
| REMPLACEMENT |
[Ensemble de coussin de siège arrière]
| 1. |
Retirez l'ensemble du coussin de siège arrière (A).
|
| 2. |
Déconnectez le connecteur d'extension de coussin de siège arrière (A).
(Gauche)
(Droit)
|
[Ensemble de dossier de siège arrière]
| 1. |
Déposez l’ensemble de coussin de la banquette arrière.
(Reportez-vous à Siège arrière - "Siège arrière")
|
| 2. |
Enlevez la plage arrière du coffre à bagages (A).
|
| 3. |
Déposez le plateau à bagages (A).
|
| 4. |
Après avoir desserré les boulons de fixation, retirez le siège arrière
(A).
(Avant)
(Arrière)
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
|
