Hyundai Tucson Revue Technique Automobile: Ensemble du siège avant

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / SIÈGE AVANT / Ensemble du siège avant

Composants et emplacement des composants

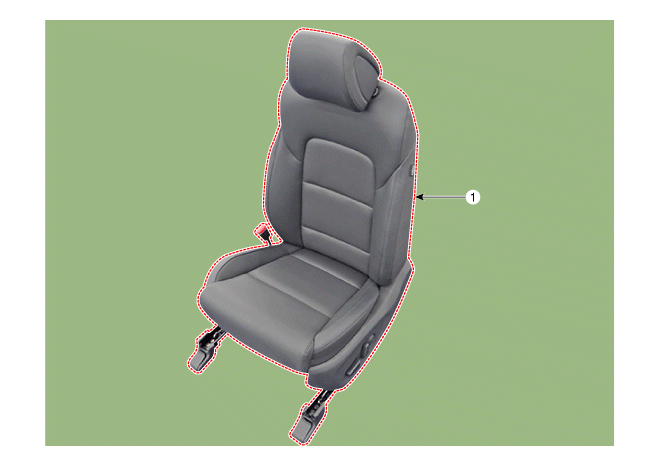

EMPLACEMENT DES COMPOSANTS

1. Ensemble du siège avant

Procédures de réparation

REMPLACEMENT

Ouvrez le couvercle et desserrez les boulons de fixation du siège avant.

(Avant)

Couple de serrage:

34,2 ~ 53,9 N.m (3,5 ~ 5,5 kgf.m, 25,3~ 39,8 lb-ft)

(Arrière)

Couple de serrage:

34,2 ~ 53,9 N.m (3,5 ~ 5,5 kgf.m, 25,3~ 39,8 lb-ft)

2.	Déconnectez le connecteur d'airbag (A), le connecteur de siège électrique et de chauffage de siège (B), le connecteur de boucle de ceinture de sécurité avant (C), le connecteur de rappel de ceinture de sécurité (D). [Conducteur] [Passager]

Pour la pose, suivez la procédure inverse de la dépose.

Procédures d'installation des boulons de fixation du siège

•	Poussez le siège vers l'extrémité arrière des coulissements et serrez les boulons de fixation avants.

•	Poussez le siège vers l'extrémité avant des coulissements et serrez les boulons de fixation arrières.

•	Placez à nouveau le siège en arrière afin de terminer le serrage des boulons de fixation avants.

•	Vérifiez le déplacement régulier du siège.

•	Pour les siège coulissants non-automatiques, vérifiez que les sièges sont fixés sur chaque position de fixation désignée.

※ Démontage de la ceinture de sécurité d'ancrage

•

Lors du remplacement du prétendeur d'ancrage, assurez-vous d'utiliser les outils appropriés pour retirer le connecteur d'ancrage de la ceinture de sécurité (A).

Outils à utiliser

Outil A: Tournevis à clé hexagonale ou perceuse avec un diamètre de 3 mm et une longueur de 56 mm ou plus.

Outil B: Tournevis ou perceuse avec un diamètre de 3 mm.

(1)

Insérez l'outil (A) verticalement dans l'orifice (F). Puis, inclinez de plus de 10° comme indiqué dans la figure.

•	Avec une inclinaison de 10°, l'outil (A) pousse et fait tourner la pièce interne (C).

(2)	Insérez et appuyez l'outil (B) verticalement dans l'orifice (E). Puis, le connecteur de la ceinture de sécurité d'ancrage (D) est déconnecté.
