Hyundai Tucson Revue Technique Automobile: ESCL (Vérouillage de la Colonne de Direction Électronique)

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Bouton du système de démarrage du moteur / ESCL (Vérouillage de la Colonne de Direction Électronique)

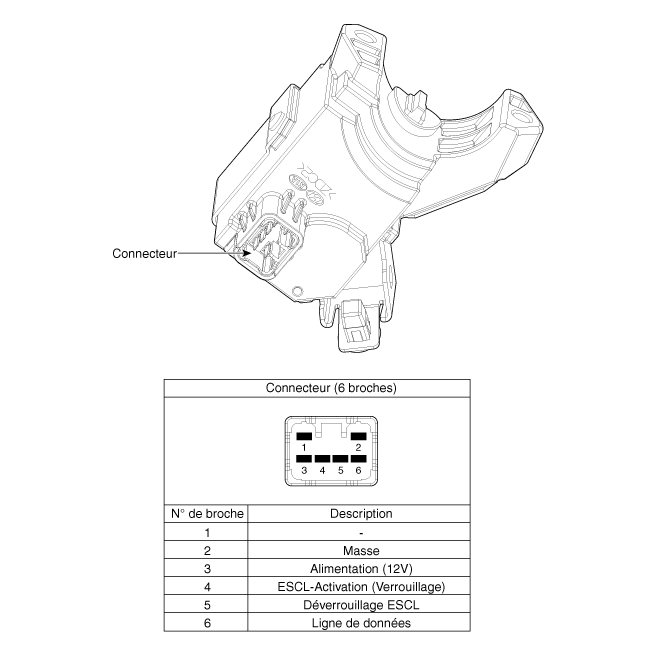

Composants et emplacement des composants

composant

Procédures de réparation

DÉPOSE

1.	Déconnectez la borne négative de la batterie.

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Déposez les capots supérieur et inférieur de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

4.	Déconnectez le connecteur (A) de verrouillage de la colonne de direction électronique.

5.	Déposez le verrouillage de la colonne de direction électronique. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

INSTALLATION

Installez le verrouillage de la colonne de direction électronique.

•	Ne réutilisez pas les boulons de cisaillement.

•	Lorsque vous installez les nouveaux boulons de cisaillement sur le verrouillage de la colonne de direction électronique, serrez les boulons de cisaillement jusqu'à ce que sa tête soit masquée.

Couple de serrage:

7,0 ~ 13,0 N (0,7 ~ 1,3 kgf.m, 5,0 ~ 9,4 lb.ft)

2.	Installez la colonne de direction.

3.	Installez le panneau inférieur du coussin anti-collision.
