Conduite à gauche
• Type A
• Type B
Conduite à droite

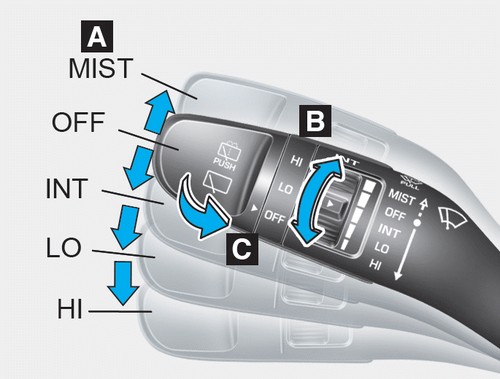

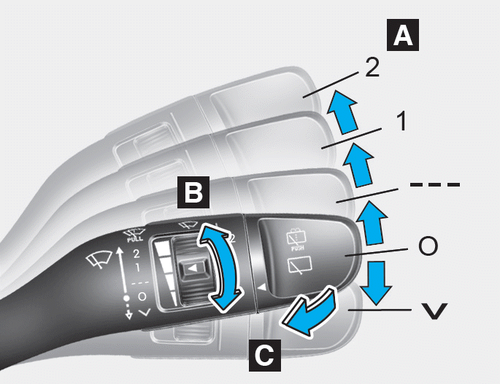

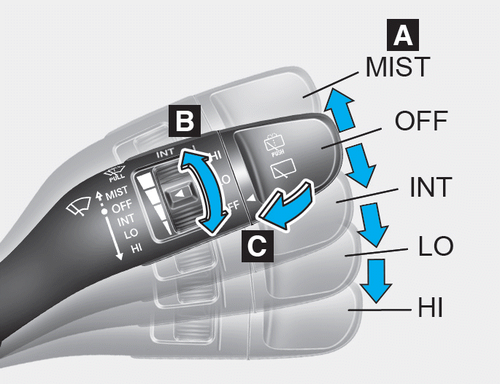

A : Régulateur de vitesse de l'essuie-glace (Avant)
· MIST – Balayage unique
· O / OFF – Off
· --- / INT – Balayage intermittent
AUTO* – Balayage automatique
· 1 / LO– Vitesse basse
· 2 / HI – Vitesse élevée
B :Temporisateur pour balayage intermittent
C : Lave-glace avec balayages courts (Avant)*

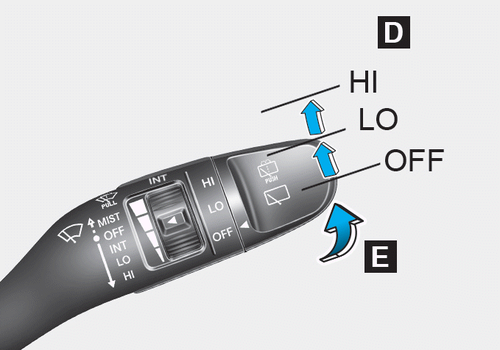

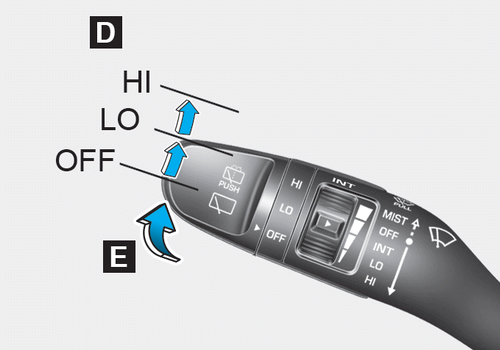

D : Levier de commande de l'essuie-glace / lave-glace arrière*
· HI / 2 – Vitesse d'essuie-glace élevée
· LO / 1 –Vitesse d'essuie-glace basse
· OFF / O – Désactivé
E : Lave-glace avec balayages courts (Arrière)
* : le cas échéant
