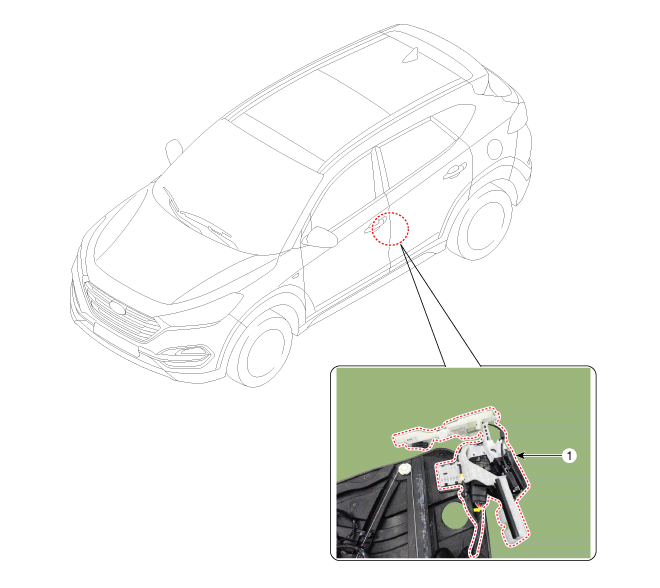

EMPLACEMENT DES COMPOSANTS |
1. Serrure de porte avant |
REMPLACEMENT |
1. |
Enlevez le module de porte avant.
(Reportez-vous à Porte avant - "Module de porte avant")
|
2. |
Déposez la cage de la poignée intérieure de la porte avant (A).
|
3. |
Débranchez le connecteur du loquet de la porte avant (A).
|
4. |
Retirez l'attache de porte avant (A) en la tirant dans la direction
de la flèche.
|
5. |
Déposez la base de poignée extérieure de porte avant (A) en poussant
les broches de verrouillage situées à l'arrière.
|
6. |
Pour déposer le connecteur de base de la poignée extérieure de la porte
avant (A), élargissez les deux côtés de la fixation de câblage, puis
repoussez le connecteur de base de la poignée extérieure de la porte
avant.
|
7. |
Retirez le faisceau de câblage du connecteur de la poignée extérieure
de porte avant (A).
|
8. |
Retirez le support de base de la poignée externe de la porte avant (A).
|
9. |
Déposez le câble de la poignée extérieure de porte avant (A).
|
10. |
Pour la pose, suivez la procédure inverse de la dépose.
|
