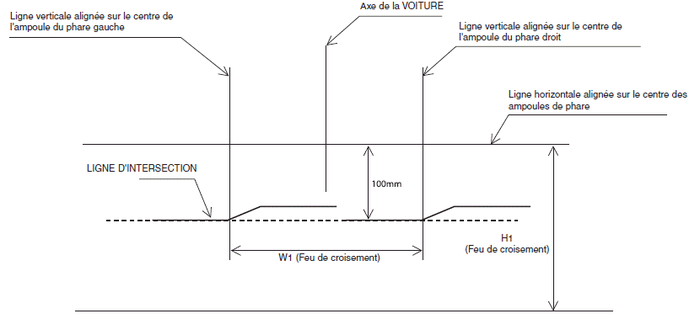

■ Basé sur un écran de 10 m
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Non appliqué pour EPB
Appliqué pour EPB
FONCTION DE LA BORNE
Non appliqué pour EPB
N° de BROCHE
Description
Courant
(AMPS)
Résistance
( ...
Capteurs de collision de l'airbag (le cas échéant)
AVERTISSEMENT
Pour réduire le risque de déploiement inattendu de l'airbag pouvant provoquer
des blessures graves ou mortelles :
Évitez les chocs au niveau des airbags ou des capteurs de collision.
N'effectuez aucune opération de maintenance sur les capteurs des airbags
ou au ...
