Hyundai Tucson Revue Technique Automobile: Fixation du moteur

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / ENSEMBLE MOTEUR ET BOITE DE VITESSES / Fixation du moteur

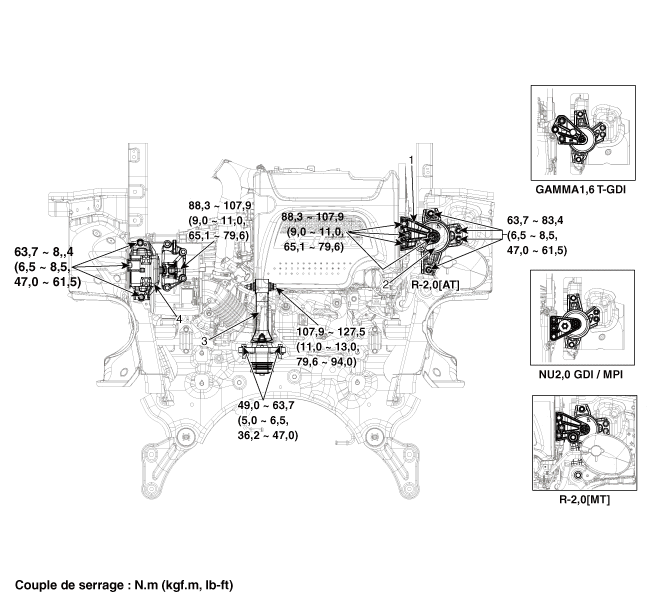

Composants et emplacement des composants

COMPOSANTS

1. Support du moteur
2. Support de fixation du moteur

3. Support de la tige de rouleau
4. Support de la boîte de vitesses

Procédures de réparation

Dépose et pose

Support de fixation du moteur

1.	Déposez le recouvrement inférieur du compartiment moteur. (Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle inférieur du compartiment du moteur")

Installez le cric sur l'arête du carter d'huile pour supporter le moteur.

•	Insérez le bloc en caoutchouc entre le cric et le carter d'huile.

Débranchez le câble de masse (A).

Couple de serrage:

10,8 ~ 13,7 N.m (1,1 ~ 1,4 kgf.m, 8,0 ~ 10,1 lb-ft)

Déposez le support de fixation du moteur (A).

Couple de serrage:

Ecrous (B), boulon (C) :

88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 Ib-ft)

Déposez le support de fixation (A) du moteur.

Couple de serrage:

63,7 ~ 83,4 N.m (6,5 ~ 8,5 kgf.m, 47,0 ~ 61,5 lb-ft)

6.	Pour la pose, suivez la procédure inverse de la dépose.

Support de fixation de la tige de rouleau

1.	Déposez le recouvrement inférieur du compartiment moteur. (Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle inférieur du compartiment du moteur")

Retirez le support de la tige de rouleau (A).

Couple de serrage

Écrou (B) :

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Boulons (C) :

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgf.m, 36,2 ~ 47,0 lb-ft)

Retirez le support de fixation de la tige de rouleau (A).

Couple de serrage

49,0 ~ 68,6 N.m (5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb-ft)

4.	Pour la pose, suivez la procédure inverse de la dépose.

Support de montage de la boîte de vitesse

1.	Déposez l’ensemble du filtre à air. (Reportez-vous au système d'admission et d'échappement - "Filtre à air")

2.	Déposez la batterie et le plateau de la batterie. (Reportez-vous à Système électrique du moteur - "Batterie".)

3.	Installez le cric sur le bord de la transmission.

4.	Déposez le carter de roue avant. (Reportez-vous à Carrosserie - "Moulure latérale de carrosserie")

5.	Enlever le couvercle(A).

Déposez les boulons du support de fixation de la boîte de vitesses (A).

Couple de serrage

88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

Déposez le support de fixation (A) de la boîte de vitesses.

Couple de serrage

58,9 ~ 78,5 N.m (6,0 ~ 8,0 kgf.m, 43,4 ~ 57,8 lb-ft)

Retirer l’étrier de montage de la boîte-pont (A).

Couple de serrage

63,7 ~ 83,4 N.m (6,5 ~ 8,5 kgf.m, 47,0 ~ 61,5 lb-ft)

9.	Pour la pose, suivez la procédure inverse de la dépose.
