Composants et emplacement des composants

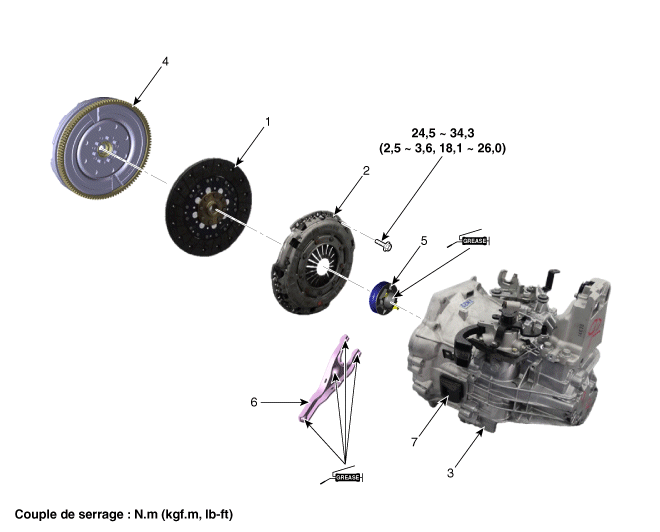

COMPOSANTS

1. Disque d'embrayage
2. Couvercle d'embrayage
3. Boîte de vitesses manuelle
4. Volant moteur

5. Roulement de débrayage
6. Fourchette de débrayage
7. Soufflet

Procédures de réparation

DÉPOSE

1.	Déposez l'ensemble de la transmission manuelle. (Reportez-vous au système de transmission manuelle - "Transmission manuelle")

2.	Déposez le palier de débrayage (A).

3.	Tirez le clip (A).

4.	Déposez la fourche de débrayage (A).

5.	Enlevez le joint-soufflet (A).

Contrôle

1.	Contrôler que les joints-soufflets ne sont pas endommagés.

2.	Contrôlez que la fourche de débrayage n'est pas déformée.

3.	Contrôlez que le palier de débrayage n'est pas déformé.

INSTALLATION

1.	Installez le joint-soufflet (A).

2.	Installez le clip sur la fourche de débrayage.

Appliquez de la graisse sur les points A, B et C.

EMPLACEMENT	Quantité (g)	Quantité
A	0,3 ~ 0,5	Fourchette et palier de débrayage
B	0,5 ~ 1,0	Fulcre et fourche de débrayage
C	0,4 ~ 0,8	Fourchette et cylindre de débrayage

4.	Installez la fourche de débrayage (B) et le roulement de débrayage (A).

5.	Installez la boîte-pont manuelle. (Reportez-vous au système de transmission manuelle - "Transmission manuelle")
