Hyundai Tucson Notice d'utilisation: Fusibles
Le système électrique d'un véhicule est protégé contre les surcharges électriques par des fusibles.
Ce véhicule comporte 2 (ou 3) panneaux de fusibles : un situé dans l'appuie-genoux côté conducteur et un ou deux autres situés dans le compartiment moteur, près de la batterie.
Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, vérifiez le fusible du circuit correspondant. Si un fusible a fondu, l'élément qui se trouve à l'intérieur a également fondu.
Si le système électrique ne fonctionne pas, commencez par vérifier le panneau de fusibles côté conducteur.
Avant de remplacer un fusible fondu, débranchez le câble négatif de la batterie.
Remplacez toujours un fusible fondu par un fusible de même calibre. Si le nouveau fusible fond à son tour, cela révèle un problème électrique. Évitez d'utiliser le système concerné et faites immédiatement appel à un concessionnaire HYUNDAI agréé.
Information

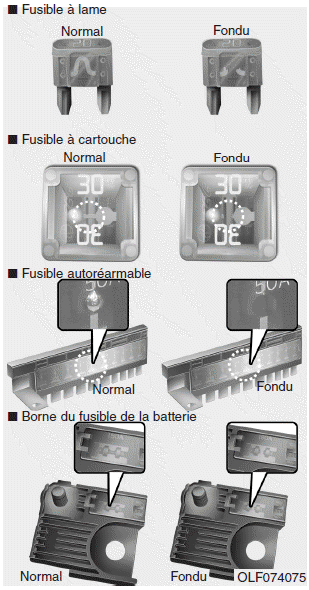

Trois types de fusible sont utilisés : à lame pour les faibles ampérages, à cartouche et autoréarmables pour les ampérages élevés.
AVERTISSEMENT
Remplacement de fusibles
- Remplacez toujours un fusible par un autre de même calibre.
- Un fusible de calibre supérieur pourrait entraîner des dommages et un départ de feu.
- Ne placez jamais un fil ou une feuille d'aluminium à la place d'un fusible, même temporairement. Vous pourriez endommager sérieusement le câble et provoquer un départ de feu.
ATTENTION
N'utilisez pas de tournevis ou tout autre objet métallique pour retirer un fusible. Vous pourriez provoquer un court-circuit et endommager le système.
REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.
ATTENTION
- Lorsque vous remplacez un fusible ou un relais, assurezvous que le nouveau fusible ou relais est bien mis en place. S'il n'est pas correctement fixé, vous risquez d'endommager le câble et le système électrique du véhicule et de provoquer un départ de feu.
- Ne retirez pas les fusibles, les relais et les bornes fixés à l'aide de vis ou d'écrous. En effet, ils peuvent être mal fixés et présenter un risque d'incendie. Si des fusibles, des relais et des bornes fixés à l'aide de vis ou d'écrous doivent être remplacés, faites appel à un concessionnaire HYUNDAI agréé.
- Les bornes pour fusible/relais sont uniquement destinées à accueillir des fusibles ou des relais. Si vous y introduisez par exemple un tournevis ou un fil, vous risquez de créer un faux contact pouvant entraîner un dysfonctionnement du système.
- Remplacement des fusibles du panneau intérieur
- Interrupteur à fusibles
- Remplacement de fusibles du panneau du compartiment moteur
- Fusible principal
- Fusible autoréarmable
- Description du panneau de fusibles/relais
