Hyundai Tucson Revue Technique Automobile: À CAPTEUR de pression du rail (RPS)

Description et fonctionnement

Description
Le capteur de pression du rail (RPS) est installé sur le tuyau de sortie et mesure la pression de carburant instantanée dans le tuyau de sortie. L'élément capteur (élément semi-conducteur) intégré dans le capteur convertit la pression en signal de tension. En utilisant ce signal, ECM peut contrôler la quantité d'injection et le temps d'injection corrects et règle la pression de carburant avec la soupape du régulateur de pression de carburant si la pression cible et la pression réelle calculées par le signal de sortie RPS sont différentes.

Spécifications

Spécification

Recherche de pannes

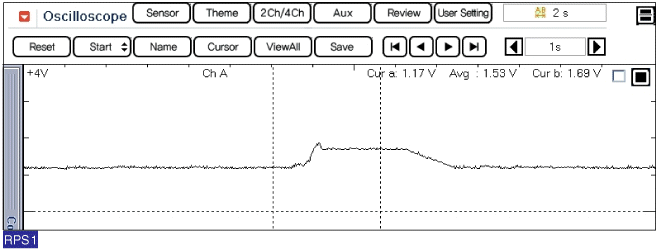

Forme d'onde du signal

Diagrammes schématiques

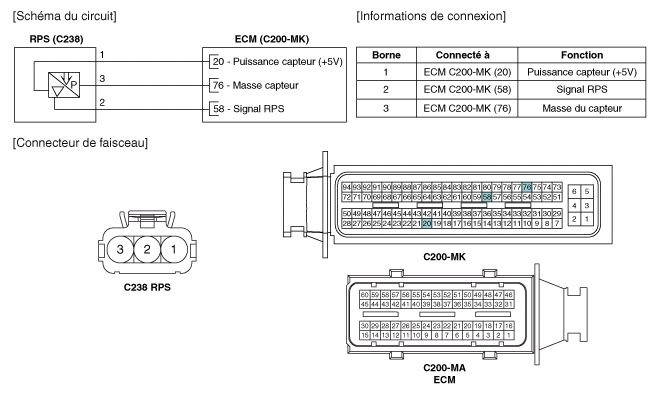

Schéma du circuit
(AT)

(MT)

Procédures de réparation

Contrôle
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de RPS au ralenti et les différentes vitesses du moteur.
État
Tension de sortie (V)
Ralenti
Environ 1,2
1 500 tr/min
2.2 - 2.5
6 300 tr/min
Environ 3,0

DÉPOSE
1.
Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).
2.
Libérez la pression résiduelle dans la conduite de carburant.
(Voir Système d'apport d'essence - Procédures de réparation - "Relâchement de la pression résiduelle dans la conduite de carburant")

Lorsque vous retirez le relais de la pompe à carburant, le DTC peut survenir. Effacez le code avec GDS après la fin de "Relâchement de pression résiduelle dans la conduite de carburant".
3.
Déposez le collecteur d'admission (Reportez-vous à "SYSTÈME D'ADMISSION ET D'ÉCHAPPEMENT" dans le groupe EM).
4.
Déposez la mousse de l'injecteur (A).

5.
Débranchez le connecteur du capteur de pression du rail (A), puis déposez le capteur (B) du tuyau de sortie.

INSTALLATION

Installez le composant aux couples spécifiés.
Notez que des dommages internes peuvent se produire si le composant tombe. Si les composants sont tombés, contrôlez avant l'installation.
1.
Pour la pose, suivez la procédure inverse de la dépose.
Installation du capteur de pression du rail:
30,0 ~ 35,0 N.m (3,0 ~ 3,6 kgf.m, 22,1 ~ 25,8 lb-ft)
