| Description |

| Spécifications |
|
Condition de fonctionnement [°C (°F)] |
(-40 ~ 150) -40 ~ 302 |
|
|
Tension de sortie |
élevée |
1.18 ~ 1.68 |
|
Bas |
0.59 ~ 0.84 |
|

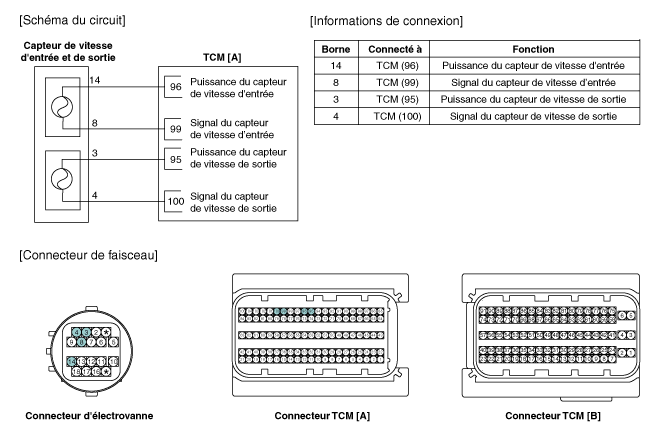

| Schéma du circuit |

| Contrôle |
| 1. |
Avec GDS, contrôlez les formes d'onde du capteur de vitesse d'entrée/de
sortie.

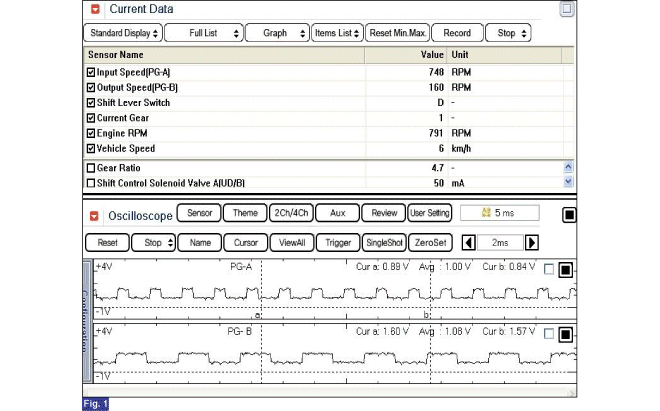

Fig 1) Capteur de vitesse d'entrée/sortie à basse vitesse

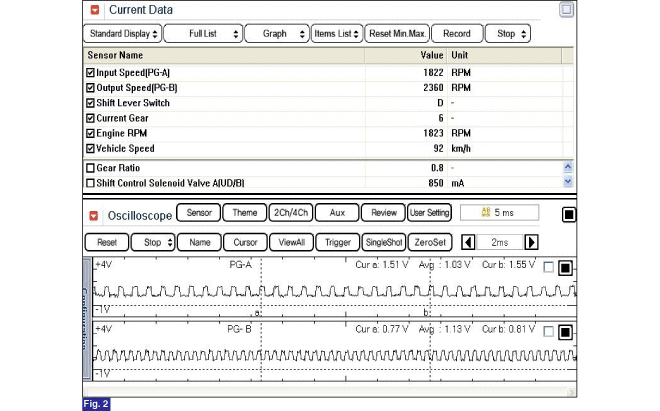

Fig 2) Capteur de vitesse d'entrée/sortie à basse vitesse
|
| DÉPOSE |
| 1. |
Retirez le corps de la soupape.
(Reportez-vous au système hydraulique - "Corps de soupape")
|
| 2. |
Déconnectez le connecteur du capteur de vitesse d'entrée et de sortie
(A) du câblage principal.
|
| 3. |
Déposez le capteur de vitesse d'entrée et de sortie (B) après avoir
déposé les boulons (2 pièces).
|
| INSTALLATION |
| 1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
| 2. |
Contrôlez le niveau du liquide après avoir rempli avec la boîte-pont
automatique avec du liquide.
(Reportez-vous au système hydraulique - "Fluide")
|
