Hyundai Tucson Revue Technique Automobile: À CAPTEUR D′IMPACT AVANT (FIS)

Hyundai Tucson Revue Technique Automobile / Retenue / SRSCM / À CAPTEUR D′IMPACT AVANT (FIS)

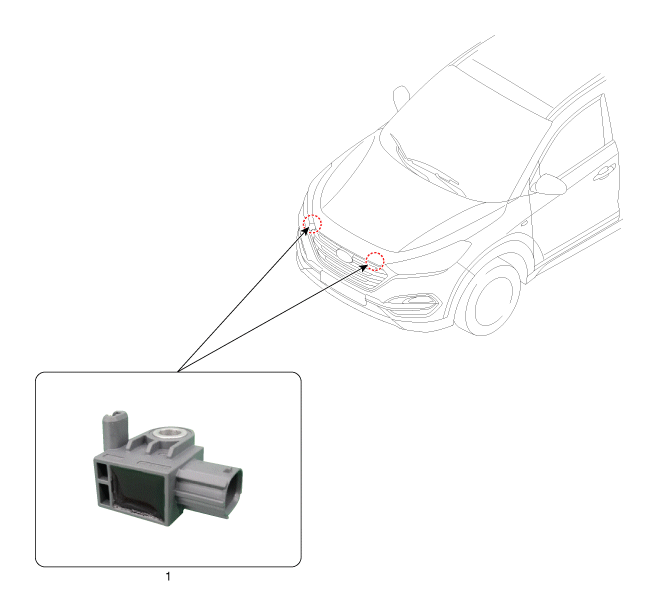

Composants et emplacement des composants

COMPOSANTS

1. Capteur d’impact frontal (FIS)


Description et fonctionnement

Description
Le capteur d'impact avant (FIS) est installé en haut du panneau latéral dans le module d'extrémité avant (FEM). Il s'agit de capteurs passifs qui détectent l'accélération due à aux collisions au niveau de leur emplacement de montage.
Le rôle principal des capteurs d'impact frontal (FIS) est de signaler une collision en envoyant les données relatives à l'accélération au SRSCM.

Procédures de réparation

DÉPOSE

Le coussin gonflable doit être déposé en observant les précautions/procédures décrites précédemment.
Débranchez le(s) connecteur(s) de coussin gonflable frontal avant de débrancher le connecteur de capteur d′impact avant.
Ne tournez pas l′interrupteur d′allumage sur ON et ne raccordez pas le câble de batterie durant le remplacement du capteur d′impact avant.
1.
Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.
2.
Enlevez le boulon de fixation du capteur d′impact avant.

3.
Débranchez le connecteur du capteur d'impact avant (A).

INSTALLATION

Ne tournez pas l′interrupteur d′allumage sur ON et ne raccordez pas le câble de batterie durant le remplacement du capteur d′impact avant.
1.
Installez le nouveau capteur d′impact avant.
2.
Branchez le connecteur du capteur d′impact avant.
3.
Installez le boulon de fixation du capteur d'impact avant.
Couple de serrage:
6,9 ~ 8,8 N.m (0,7 ~ 0,9 kgf.m, 5,1 ~ 6,5 lb-ft)
4.
Branchez à nouveau le câble négatif de la batterie.
5.
Une fois le capteur d'impact frontal posé, vérifiez que le système fonctionne correctement :
Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.
