Hyundai Tucson Revue Technique Automobile: À interrupteur des feux de détresse: Procédures de réparation

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À interrupteur des feux de détresse: Procédures de réparation

Contrôle

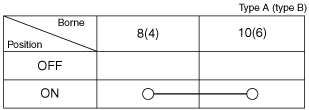

Vérifiez la continuité entre les bornes. Si la continuité n'est pas spécifiée, remplacez le commutateur de feu de détresse.

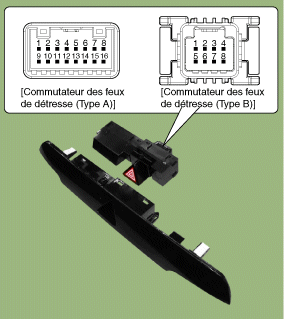

Commutateur du feu de détresse (type A)

NON	Description	NON	Description
1	BAT (+)	9	ÉCLAIRAGE (-)
2	ign	10	À interrupteur des feux de détresse
3	-	11	-
4	INDICATEUR DE CEINTURE DE SÉCURIT DU PASSAGER	12	-
5	-	13	-
6	-	14	-
7	Eclairage du feu de détresse	15	-
8	MASSE	16	ÉCLAIRAGE (-)

Commutateur du feu de détresse (type B)

NON	Description	NON	Description
1	BAT (+)	5	ÉCLAIRAGE (-)
2	ign	6	À interrupteur des feux de détresse
3	Eclairage du feu de détresse	7	INDICATEUR DE CEINTURE DE SÉCURIT DU PASSAGER
4	MASSE	8	ÉCLAIRAGE (-)

DÉPOSE

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Veillez à stocker et manipuler correctement la garniture lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

•	Veillez à ne pas rayer la garniture de porte et d'autres pièces.

1.	Débranchez la borne négative (-) de la batterie.

2.	Avec un tournevis ou un outil de dépose, désengagez le commutateur des feux de détresse (A) du rembourrage de sécurité.

3.	Retirez le commutateur des feux de détresse après avoir déconnecté les connecteurs du commutateur des feux de détresse (A) et le flexible (B).

4.	Retirez le commutateur des feux de détresse (B) après avoir désengagé les clips de retenue (A).

INSTALLATION

1.	Installez l'interrupteur des feux de détresse.

2.	Installez l'interrupteur des feux de détresse.

3.	Brancher la borne négative (-) de la batterie.
