| Contrôle |
| 1. |
Dans le système électrique de carrosserie, la défaillance peut être
rapidement diagnostiquée avec le système de diagnostic du véhicule (GDS).
Le système de diagnostic (GDS) fournit les informations suivantes.
|
| 2. |
Sélectionnez "Modèle de voiture" et le "Bloc de jonction smart (SJB)"
à vérifier afin de vérifier le véhicule avec le testeur.
|
| 3. |

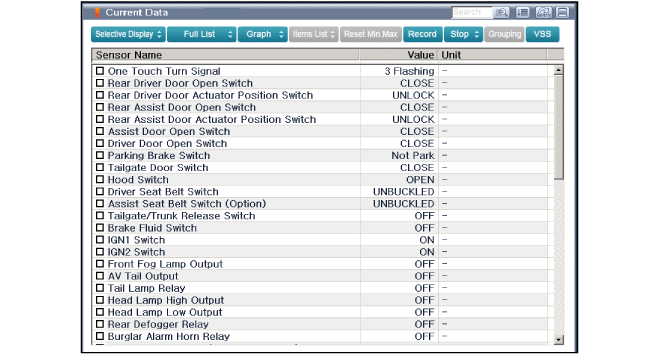

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
|
| 4. |

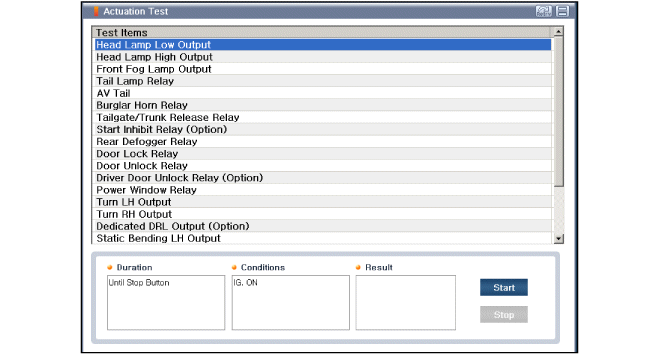

Pour actionner la valeur d'entrée de force du module à contrôler, sélectionnez
l'option "Test d'actionnement"
|
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez l'unité de commande du climatiseur et du chauffage.
(Reportez-vous à chauffage, ventilation, climatisation - "Chauffage
& unité de commande de climatisation (Dual)")
|
| INSTALLATION |
| 1. |
Installez le dispositif de chauffage et l'unité de commande du climatiseur.
|
| 2. |
Brancher la borne négative (-) de la batterie.
|
