Hyundai Tucson Revue Technique Automobile: Garniture de la porte avant: (Voir page BD-32)

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière / Garniture de la porte avant: (Voir page BD-32)

Composants et emplacement des composants

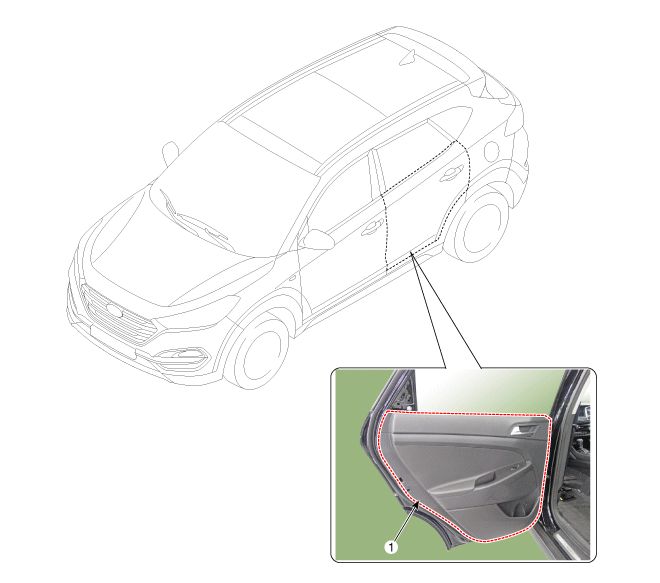

EMPLACEMENT DES COMPOSANTS

1. Garniture de porte arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Veillez à ne pas rayer la garniture de porte et d'autres pièces.

1.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture intérieure du delta de la porte arrière (A).

2.	Après avoir desserré la vis de fixation, déposez la garniture de porte arrière (A).

3.	Déposez la cage de la poignée intérieure de la porte arrière (A).

4.	Débranchez le connecteur de l'interrupteur des vitres électriques (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).

•	Assurez-vous que la vitre se déplace correctement.
