Hyundai Tucson Revue Technique Automobile: GARNITURE DU MONTANT AVANT

Composants et emplacement des composants

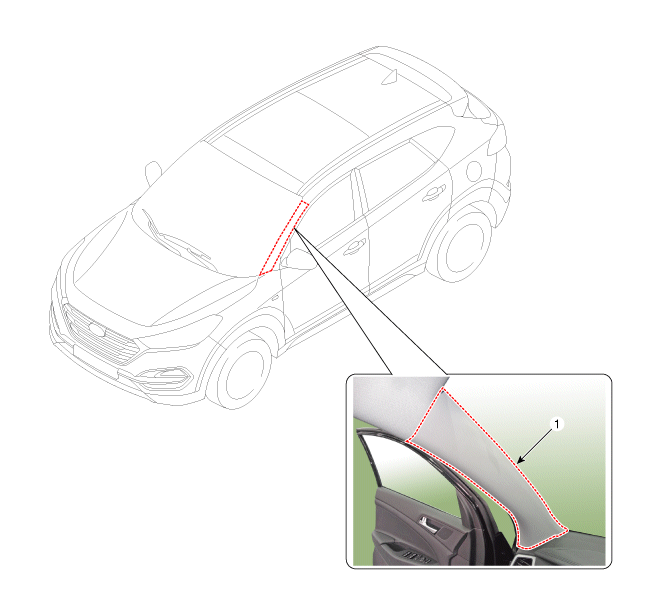

EMPLACEMENT DES COMPOSANTS

1. Garniture du montant avant


Procédures de réparation

REMPLACEMENT

Portez des gants pour éviter de blesser vos mains.

Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Enlevez la garniture du pilier avant.
(1)
Pour retirer la garniture de montant avant, l'outil de dépose d'attache ci-dessous (A) doit être utilisé.

(2)

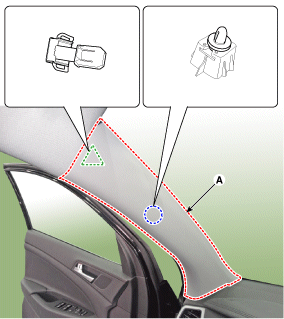

Après avoir légèrement soulevé la garniture de montant avant et placé l'outil dedans, retirez le clip de fixation (A) en tirant dessus.

Une fois que la garniture de montant avant est retirée, assurez-vous de remplacer les clips par de nouveaux.

(3)
Déposez la garniture du montant avant (A).

2.
Pour la pose, suivez la procédure inverse de la dépose.

Remplacez les clips endommagés (ou retenues de type goupille).
