Hyundai Tucson Revue Technique Automobile: GARNITURE DU PILIER ARRIÈRE

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garniture intérieure / GARNITURE DU PILIER ARRIÈRE

Composants et emplacement des composants

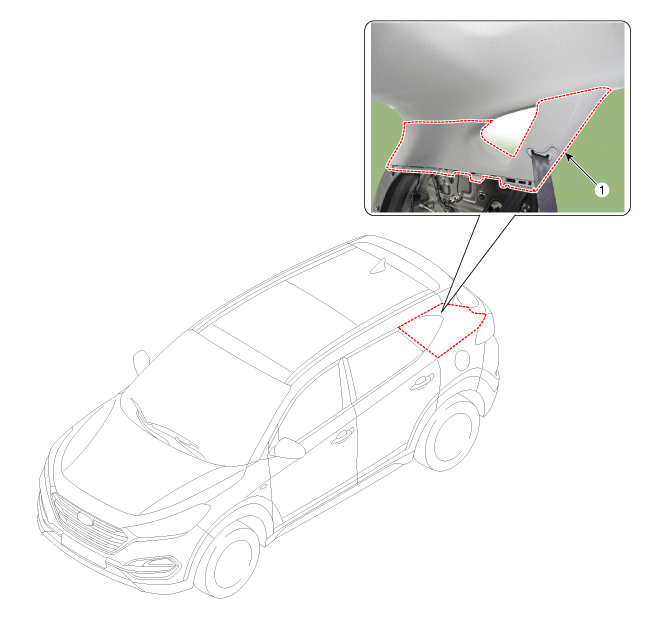

EMPLACEMENT DES COMPOSANTS

1. Ornementation du montant arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez la garniture du côté du coffre à bagages. (Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")

2.	Après avoir desserré les boulons de fixation, retirez la garniture du montant arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).

Garniture latérale du coffre à bagages (voir page BD-60).
