Hyundai Tucson Revue Technique Automobile: Garniture du pilier central

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garniture intérieure / Garniture du pilier central

Composants et emplacement des composants

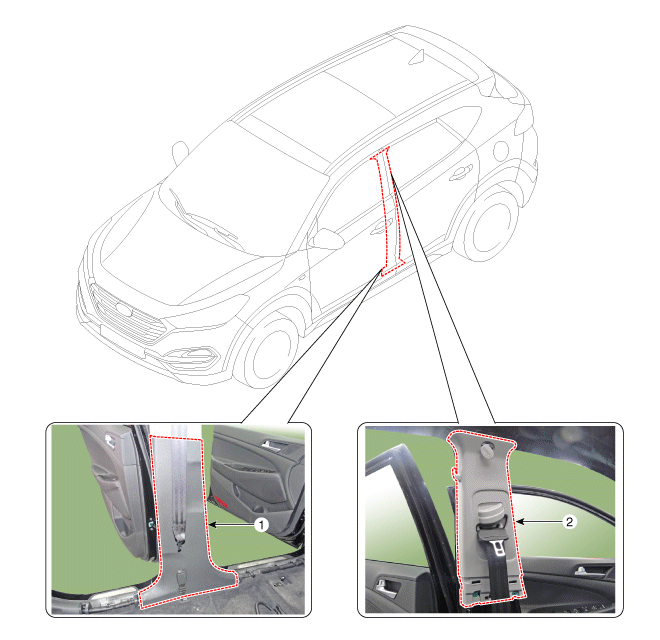

EMPLACEMENT DES COMPOSANTS

1. Ornementation inférieure du montant central

2. Ornementation supérieure du pilier central

Procédures de réparation

REMPLACEMENT

[Garniture inférieure du montant central]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez soigneusement le caoutchouc d'étanchéité latéral de la carrosserie de porte avant.

2.	Enlevez soigneusement le caoutchouc d'étanchéité latéral de la carrosserie de porte arrière.

3.	Déposez la garniture de protection de la porte avant. (Reportez-vous à Garniture intérieure - "Garniture de porte")

4.	Enlever l’habillage antirayure de la porte arrière. (Reportez-vous à Garniture intérieure - "Garniture de porte")

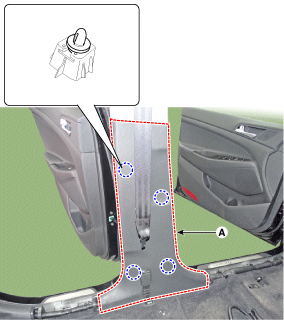

5.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture inférieure du pilier central (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).

[Garniture supérieure du montant central]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez la garniture inférieure du montant central. (Reportez-vous à Garniture intérieure - "Garniture de montant central")

2.	Retirez le connecteur de la ceinture de sécurité d'ancrage. (Voir Retenue - "Dispositif de fixation d'urgence (EFD)")

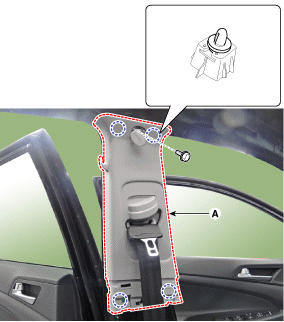

3.	Après avoir desserré le boulon de fixation, retirez la garniture supérieure du montant central (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).
