Composants et emplacement des composants

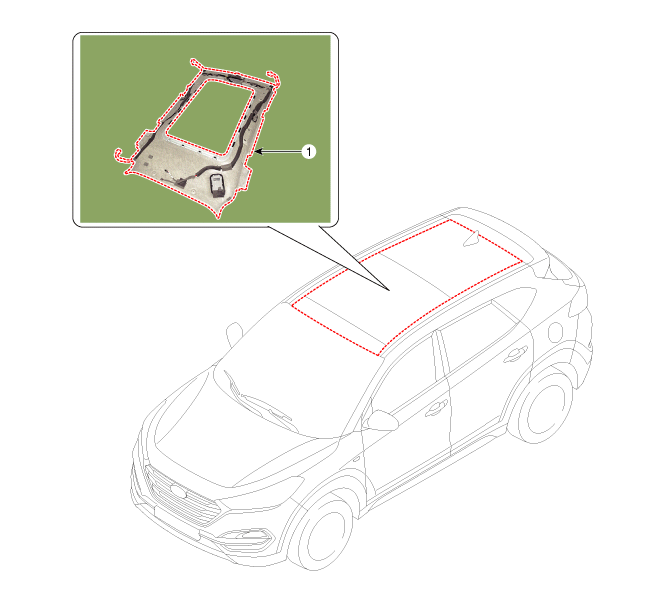

| EMPLACEMENT DES COMPOSANTS |
| 1. Garniture du toit |
Procédures de réparation
| REMPLACEMENT |
|
|
| 1. |
Déposez le joint d'étanchéité de porte.
|
| 2. |
Enlevez la garniture du pilier avant.
(Voir Garniture intérieure - "Garniture de montant avant")
|
| 3. |
Déposez la garniture inférieure du pilier central.
(Voir Garniture intérieure - "Garniture de montant central")
|
| 4. |
Déposez la garniture supérieure du pilier central.
(Voir Garniture intérieure - "Garniture de montant central")
|
| 5. |
Enlevez la garniture du côté du coffre à bagages.
(Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")
|
| 6. |
Enlevez la garniture du pilier arrière.
(Voir Garniture intérieure - "Garniture de montant arrière")
|
| 7. |
Déposez le pare-soleil et la retenue.
(Voir Garniture de toit - "Pare-soleil")
|
| 8. |
Déposez la poignée de maintien.
(Voir Garniture de toit - "Poignée d'aide")
|
| 9. |
Enlevez la lampe de la console de plafonnier.
(Voir Système électrique de la carrosserie - "Lampe de console au plafond")
|
| 10. |
Retirez la lampe d'habitacle.
(Voir Système électrique de la carrosserie - "Plafonnier")
|
| 11. |
Déposez la lampe du coffre à bagages.
(Voir Système électrique de la carrosserie - "Lampe de coffre")
|
| 12. |
Inclinez le dossier de siège avant aussi loin que possible.
|
| 13. |
Rabattez le siège arrière après l'avoir poussé dans la position la plus
en avant possible.
|
| 14. |
Enlevez le couvercle du rétroviseur ECM (A).
|
| 15. |
Enlevez le couvercle du capteur de pluie (A).
|
| 16. |
Débranchez le connecteur LDWS (A) et le connecteur du capteur de pluie
(B).
|
| 17. |
Débranchez le connecteur du rétroviseur ECM (C) et le connecteur de
désembuage automatique (D).
|
| 18. |
Débranchez le connecteur principal de la garniture du toit (A) et les
clips de fixation dans le montant avant.
[Conducteur]
[Passager]
|
| 19. |
Débranchez le connecteur de câblage du toit (A).
|
| 20. |
Enlevez soigneusement le caoutchouc d’étanchéité du hayon.
|
| 21. |
Débranchez le connecteur de l'antenne du toit (A).
|
| 22. |
Retirez la garniture du toit (A) du véhicule via le hayon.
|
| 23. |
Déposez la lampe de courtoisie.
(Voir Electrique de carrosserie - "Lampe de courtoisie')
|
| 24. |
Déposez le faisceau de câblage de la garniture de toit (A) de la garniture
de toit (B).
|
| 25. |
Pour la pose, suivez la procédure inverse de la dépose.
|
