Hyundai Tucson Revue Technique Automobile: Garniture latérale du coffre à bagages (voir page BD-60).

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garniture intérieure / Garniture latérale du coffre à bagages (voir page BD-60).

Composants et emplacement des composants

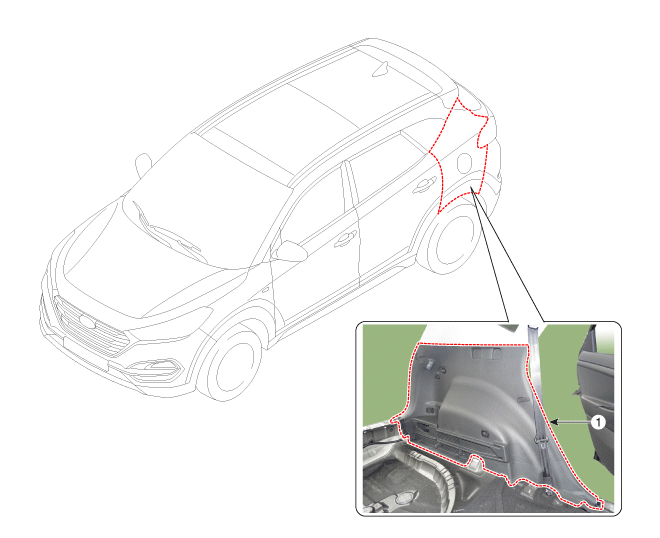

EMPLACEMENT DES COMPOSANTS

1. Garniture latérale du coffre


Procédures de réparation

REMPLACEMENT

Portez des gants pour éviter de blesser vos mains.

Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Déposez le siège arrière
(Reportez-vous à Siège arrière - "Siège arrière")
2.
Enlevez soigneusement le caoutchouc d'étanchéité latéral de la carrosserie de porte arrière.
3.
Enlevez soigneusement le caoutchouc d’étanchéité du hayon.
4.
Enlever l’habillage antirayure de la porte arrière.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
5.
Enlever la garniture de la traverse arrière.
(Reportez-vous à Garniture intérieure - "Garniture de traverse arrière")
6.

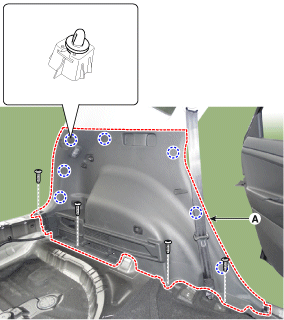

Après avoir desserré les vis de fixation, enlevez la garniture du panneau du coffre (A).

7.
Débranchez le connecteur de la lumière intérieure (A) et le connecteur de la prise d'alimentation (B).

8.
Pour la pose, suivez la procédure inverse de la dépose.

Remplacez les clips endommagés (ou retenues de type goupille).
