Composants et emplacement des composants

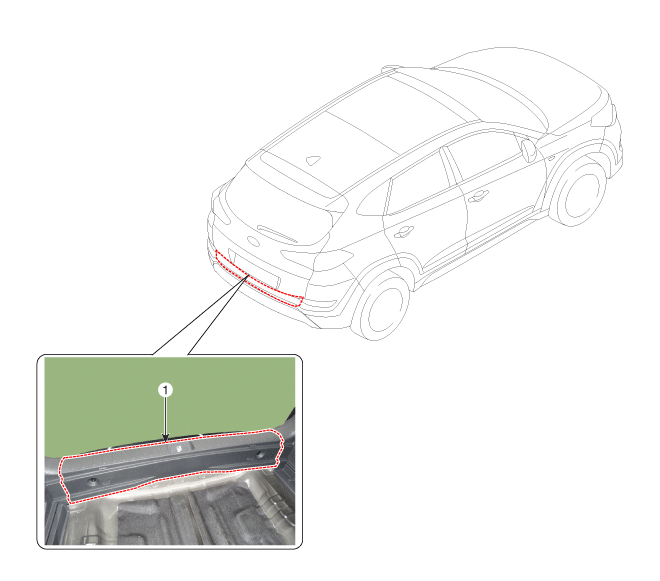

EMPLACEMENT DES COMPOSANTS

1. Ornementation transversale arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez le coffre à bagages (A).

2.	Enlevez le caoutchouc d'étanchéité du hayon.

3.	Desserrez les clips de fixation et retirez la garniture transversale arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).
