Hyundai Tucson Revue Technique Automobile: Grille de radiateur

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Pare-chocs avant / Grille de radiateur

Composants et emplacement des composants

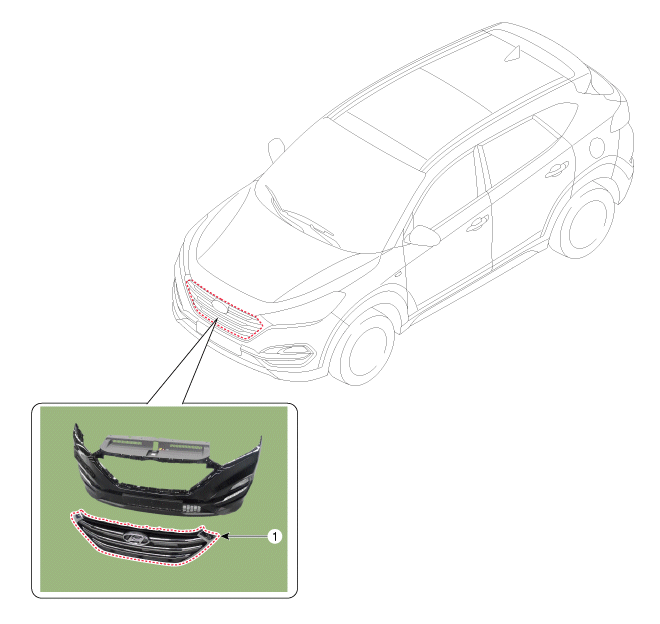

EMPLACEMENT DES COMPOSANTS

1. Grille de radiateur

Procédures de réparation

REMPLACEMENT

•
Portez des gants pour éviter de blesser vos mains.

•
Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
•
Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.
•
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Enlevez le couvercle du pare-chocs avant.
(Reportez-vous à Pare-chocs avant - "Capot du pare-chocs avant")
2.
Desserrez la vis de fixation et retirez ensuite le couvercle supérieur de la calandre (A).
3.
Retirez le clip de fixation, puis retirez le pare-chocs avant absorbeur d'énergie (A).
4.
Desserrez les vis de fixation de la grille du radiateur.
5.

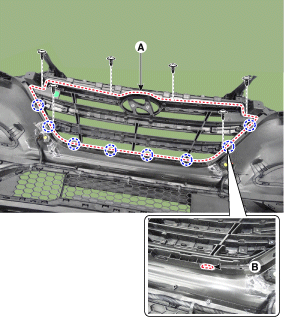

Avec un tournevis ou un outil de dépose, tirez le clip (B) vers le haut et retirez la grille du radiateur (A).
6.
Pour la pose, suivez la procédure inverse de la dépose.

•
Remplacez les clips endommagés (ou retenues de type goupille).
