Description et fonctionnement
| Description |
L'interrupteur des feux de recul est poussé par le coulissement de l'anneau
arrière lors de la sélection du bras et allume les feux de recul.
Spécifications
| Spécifications |
|
Élément |
Spécifications |
|
Tension de fonctionnement |
10 ~ 15 V CC |
|
Force de fonctionnement |
3,0kg max |
|
Baisse de tension |
-0,4V |
|
Température de fonctionnement |
-30°C ~ 100°C [-30°F ~ 212°F] |
Procédures de réparation
| Contrôle |
| 1. |
Débranchez le connecteur de l'interrupteur des feux de recul (A).
|
| 2. |

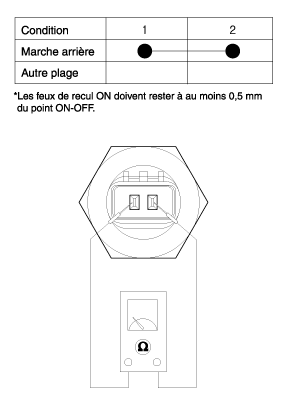

Contrôlez la continuité entre les bornes 1 et 2 de l’interrupteur des
feux de recul. Lorsque le levier de vitesses est en marche arrière,
il doit y a avoir une continuité.
|
| 3. |
Si nécessaire, réparez ou remplacez l'interrupteur des feux de recul.
|
| REMPLACEMENT |
| 1. |
Débranchez le connecteur de l'interrupteur des feux de recul (A).
|
| 2. |
Déposez l'interrupteur des feux de recul (A).
|
| 3. |
Remplacez par un nouveau et installez l'interrupteur des feux de recul.
|
