| Spécifications |
|
Élément |
Spécifications |
|
Tension de fonctionnement |
12 V CC |
|
Force de fonctionnement |
Position initiale : 0,25 ± 0,15N(0,025 ± 0,015kg, 0,056 ± 0,034lb) |
|
Position complète : 0,8 ± 0,2 N(0,08 ± 0,02 kgf, 0,579 ± 0,014 lb-ft) |
|
|
Température de fonctionnement |
-40°C ~ 80°C (-40°F ~ 176°F) |
| Description |
| – |
Le fonctionnement d'embrayage est détecté par le signal de l'interrupteur
d'embrayage. Ce signal autorise l'ECM à faire face au changement instantané
de condition de charge.
|
| – |
Le signal du contacteur d'embrayage sert à détecter la vitesse engagée
avec la vitesse du véhicule et du moteur.
|

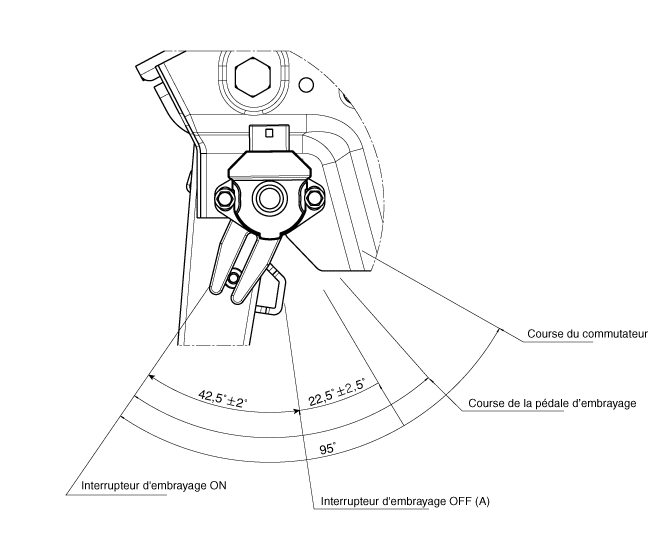

| Etat de fonctionnement du commutateur de verrouillage d'allumage et d'embrayage |
| – |
Si la pédale d'embrayage est enfoncée, (A) actionnez le commutateur
d'embrayage à un emplacement.
|
| DÉPOSE |
| 1. |
Réglez l'interrupteur d'allumage en position OFF et débranchez le câble
négatif de la batterie (-).
|
| 2. |
Déconnectez le connecteur du commutateur de verrouillage d'allumage
& d'embrayage (A).
|
| 3. |
Retirez le commutateur de verrouillage d'allumage & d'embrayage (A)
après avoir enlevé le boulon (B-2 pièces).
|
| Contrôle |
| CONTRÔLE DES COMPOSANTS |
| 1. |
Réglez l'interrupteur d'allumage en position OFF et débranchez le câble
négatif de la batterie (-).
|
| 2. |
Retirez le commutateur d'embrayage & de verrouillage d'allumage.
|
| 3. |
Tournez le levier du commutateur dans la direction de la flèche pour
vérifier le point de fonctionnement (A).
|
| INSTALLATION |
| 1. |
L'installation s'effectue comme suit.

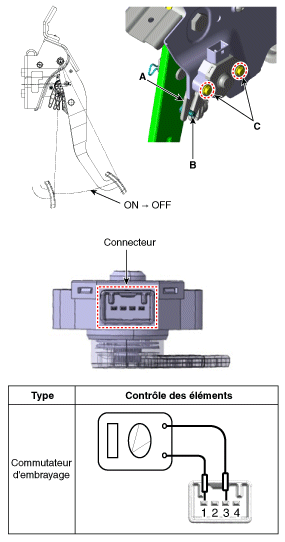

※ Installation du verrouillage de l'allumage et du commutateur d'embrayage
(A) Après avoir inséré le levier du commutateur (A) dans la broche de
la pédale d'embrayage (B), resserrez le boulon de fixation du commutateur
(C).
(B) Réglez les commutateurs d'embrayage pour confirmer que le courant
électrique est appliqué aux broches ② et ④.
(C) Fixez la pédale d'embrayage sur les courses ON/OFF du commutateur
de verrouillage d'allumage (F).
(D) Avec la pédale fixée, faites tourner le commutateur en sens horaire
et en sens inverse horaire pour le régler à une position au niveau de
la transition de ON Ã OFF. Serrez ensuite le boulon de fixation (C)
au couple spécifié.
(E) Une fois le montage terminé, vérifiez à nouveau que le commutateur
fonctionne correctement.
※ La tolérance de course ON→OFF doit être comprise dans ± 3 mm.
|
