Hyundai Tucson Revue Technique Automobile: Interrupteur du système d'aide au stationnement arrière/avant

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système d'aide au stationnement arrière/avant / Interrupteur du système d'aide au stationnement arrière/avant

Composants et emplacement des composants

composant

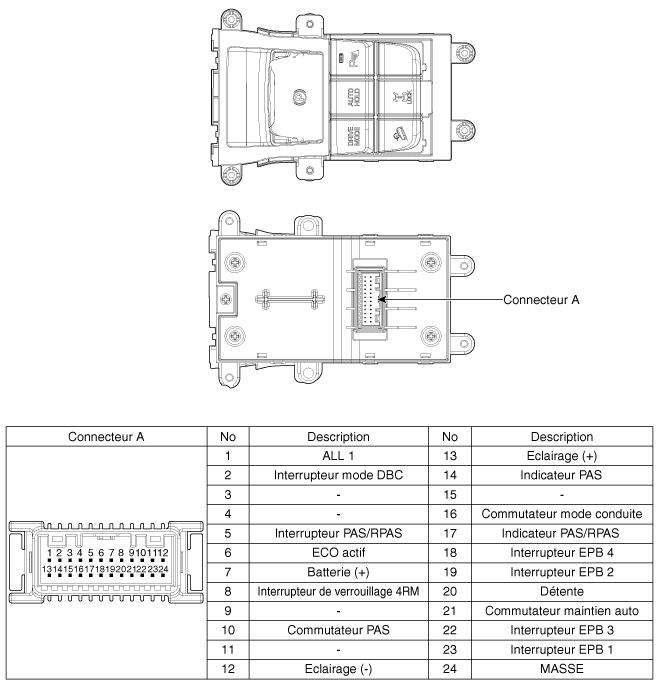

Type de transmission automatique

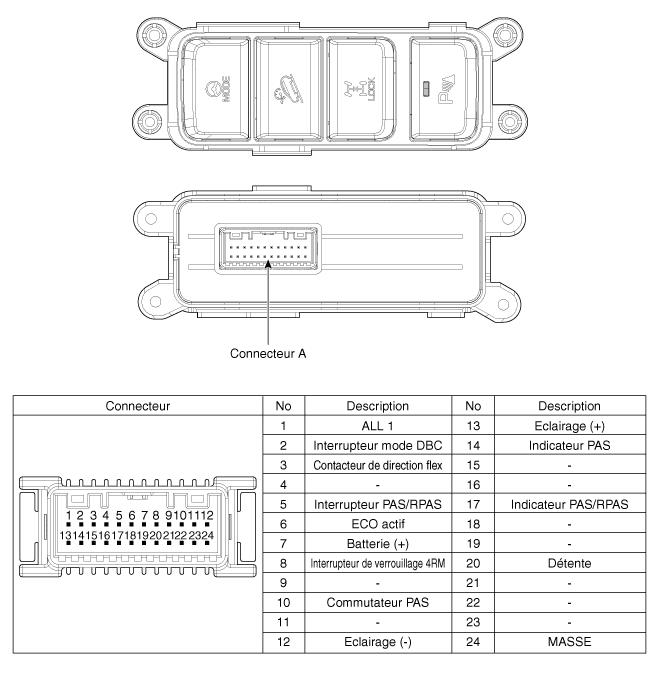

Type de boîte de vitesse manuelle

Diagrammes schématiques

Schéma du circuit

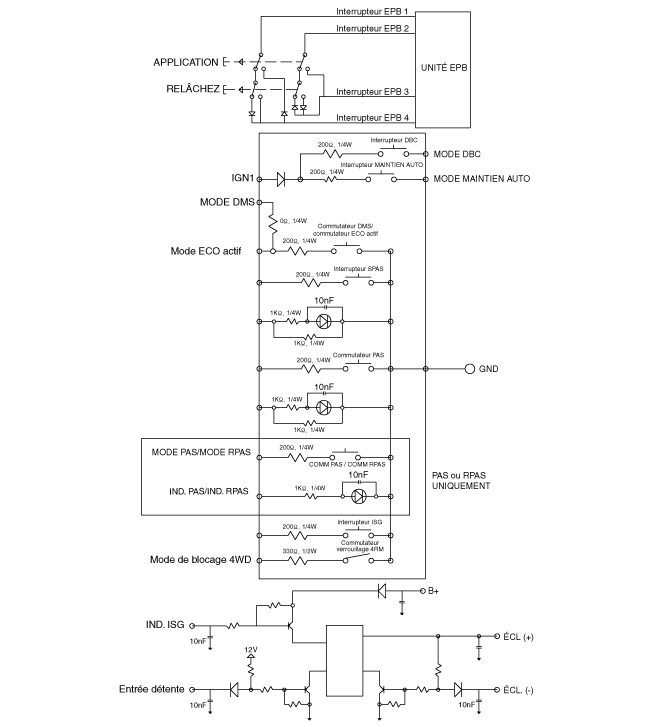

Type de boîte-pont automatique

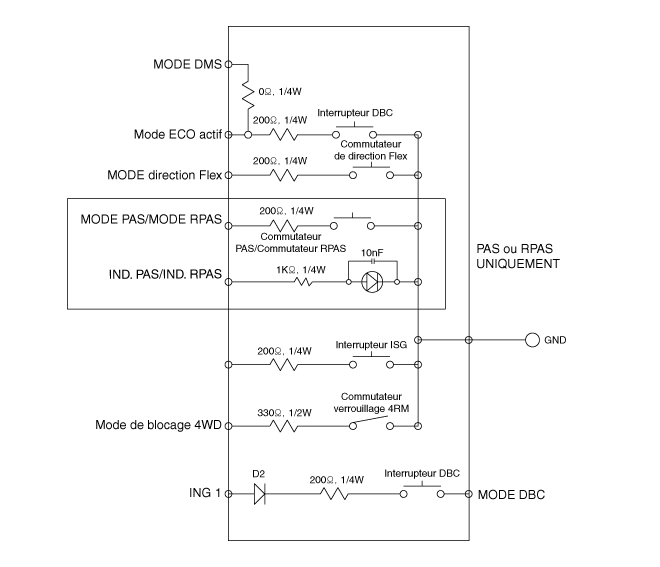

Type de boîte de vitesse manuelle

Procédures de réparation

DÉPOSE

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Débranchez la borne négative (-) de la batterie.

2.	Pour déposer le bouton de vitesse & les soufflets de vitesse (A), tirez-les vers le haut.

3.	Déposez le couvercle supérieur de console plancher (A) à l'aide d'un tournevis ou d'un dispositif de dépose.

4.	Débranchez les connecteurs (A) du couvercle supérieur de la console au plancher.

5.	Retirez le commutateur d'aide au stationnement arrière (A) du couvercle supérieur de console au plancher après avoir desserré les vis de fixation.

INSTALLATION

1.	Installez le commutateur d'aide au stationnement arrière.

2.	Installez le couvercle supérieur de la console au plancher.

3.	Installez le pommeau de vitesses et les soufflets du levier de vitesses.

Brancher la borne négative (-) de la batterie.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Vérifiez que le système RPAS fonctionne correctement.
