Hyundai Tucson Revue Technique Automobile: Interrupteur du toit ouvrant panoramique
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Toit ouvrant panoramique / Interrupteur du toit ouvrant panoramique

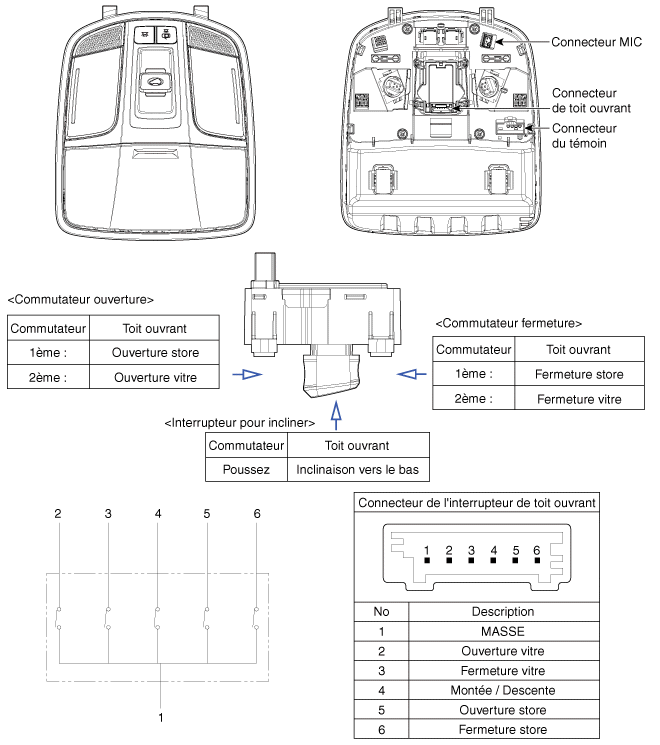

Composants et emplacement des composants
| COMPOSANTS |
Procédures de réparation
| Contrôle |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Ouvrez le couvercle du compartiment en verre fumé de la console du plafonnier
puis enlevez les 2 vis qui la retiennent. Débranchez le connecteur de
l'interrupteur et le connecteur de la liseuse, puis déposez la lampe
de console au plafond (A).
|
| 3. |
Vérifiez la continuité entre les bornes. Si la continuité ne correspond
pas aux spécifications, remplacez l'interrupteur du toit panoramique.
|
Diagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
...
