Hyundai Tucson Revue Technique Automobile: Jack multimédia

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Jack multimédia

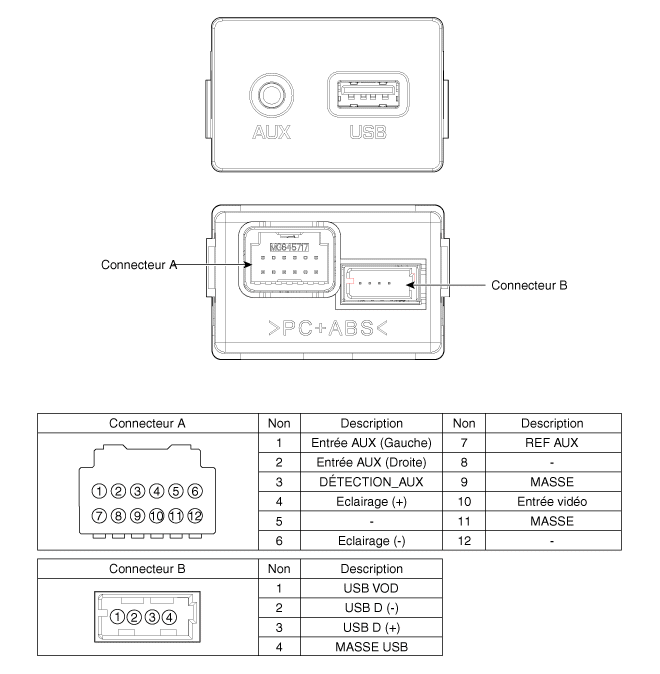

Diagrammes schématiques

Schéma du circuit

Description et fonctionnement

Description

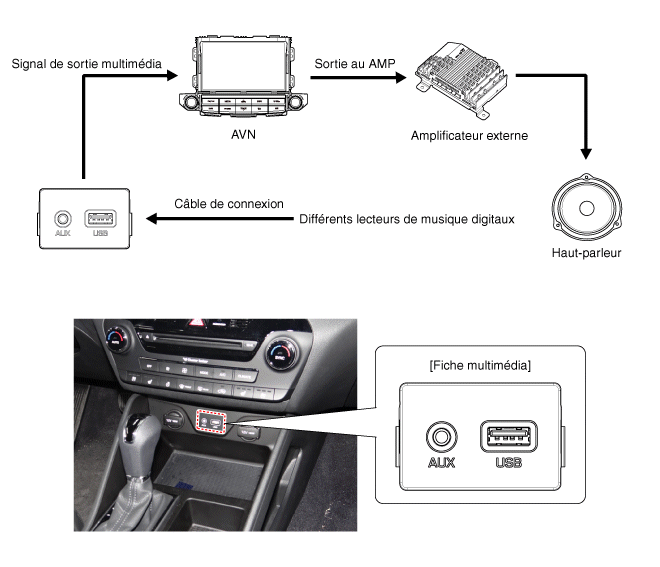

La prise multimédia sur le panneau supérieur de la console est destinée aux clients qui aiment écouter de la musique sur des reproducteurs externes portables comme des MP3 etc. avec le système sonore du véhicule lorsqu'il est connecté à ce jack. Le client a cette option supplémentaire.

En cas de distorsion du son venant des lecteurs de musique externes reliés à AUX, l'unité audio peut ne pas être défectueuse mais le niveau de sortie du lecteur ne correspond pas aux spécifications AUX.

Procédures de réparation

DÉPOSE

1.	Déconnectez la borne négative de la batterie.

2.	Retirez le plateau avant de la console au plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

3.	Retirez la prise multimédia (A) après avoir désengagé les clips de retenue (B).

INSTALLATION

1.	Branchez le connecteur de la fiche multimédia.

2.	Installez la fiche multimédia.

3.	Installez le plateau avant de la console au plancher.

•	Assurez-vous que le connecteur multimédia et les connecteurs du plateau supérieur de la console au plancher sont correctement branchés.

•	Vérifiez que le système AVN fonctionne correctement.
