Hyundai Tucson Revue Technique Automobile: Joint d'étanchéité d'huile avant
Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Système de distribution / Joint d'étanchéité d'huile avant

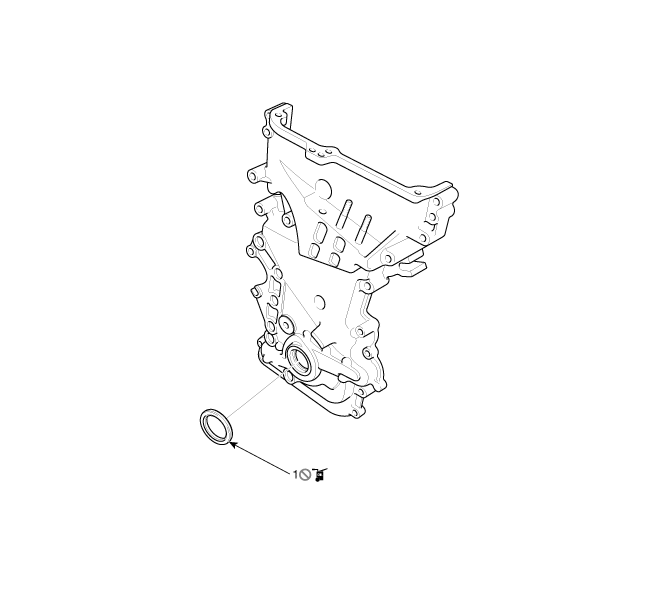

Composants et emplacement des composants
| COMPOSANTS |
| 1. Joint d'huile avant |
Procédures de réparation
| REMPLACEMENT |
| 1. |
Déposez la poulie d'amortisseur du vilebrequin.
(Reportez-vous au système de distribution - "Poulie d'amortisseur de
vilebrequin")
|
| 2. |
Déposez le joint d'huile avant (A).
|
| 3. |
Appliquez de l'huile moteur sur le bord du nouveau joint d'huile.
|
| 4. |
Avec le SST (09231-2E000), installez le joint d'huile avant.
|
| 5. |
Installez la poulie d'amortisseur du vilebrequin.
(Reportez-vous au système de distribution - "Poulie d'amortisseur de
vilebrequin")
|
Poulie d'amortisseur du vilebrequin
Composants et emplacement des composants
COMPOSANTS
1. Poulie d'amortisseur du vilebrequin
Procédures de réparation
Dépose et pose
...
Couvercle de la chaîne de distribution
Composants et emplacement des composants
COMPOSANTS
1. Couvercle de la chaîne de
distribution
2. Boulon et joint du bouchon
de service
Procéd ...
