Hyundai Tucson Revue Technique Automobile: Joint d’huile arrière

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Bloc-cylindres / Joint d’huile arrière

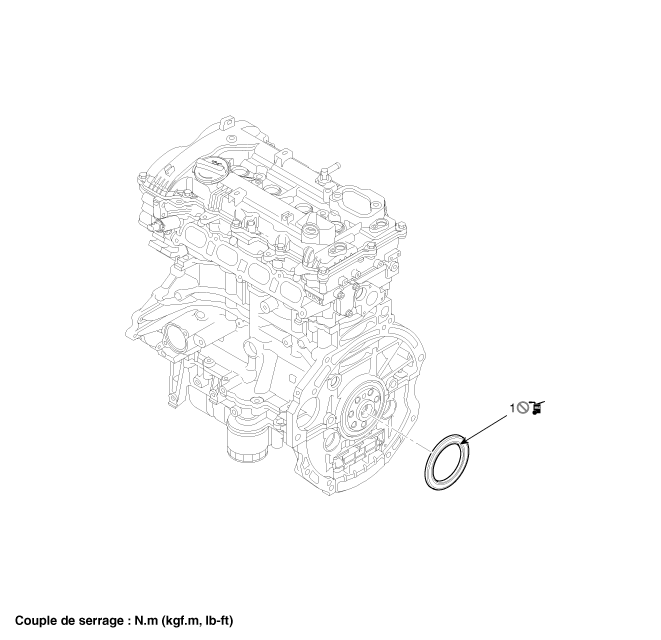

Composants et emplacement des composants

COMPOSANTS

1. Joint d’huile arrière

Procédures de réparation

DÉPOSE

1.	Déposez l'ensemble du pont arrière à boîte de vitesses automatique. (Reportez-vous au système de la boîte de vitesses automatique - "Boîte de vitesses automatique")

2.	Boîte de vitesses automatique: Déposez le plateau d'entraînement. (Reportez-vous au bloc-cylindres - "Plaque d'entraînement")

3.	Déposez le joint d'huile arrière (A).

INSTALLATION

Installez un nouveau joint d'huile arrière.

(1)	Appliquez de l'huile moteur sur le bord du nouveau joint d'huile.

(2)	Avec le SST (09231-H1100, 09214-2E000) et un marteau, tapez sur le joint d'huile (A) jusqu'à ce que la face du SST soit alignée avec la face arrière de l'ensemble du bloc-cylindres.

2.	Posez les autres pièces dans l'ordre inverse à la dépose.
