Hyundai Tucson Revue Technique Automobile: Loquet de porte arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière / Loquet de porte arrière

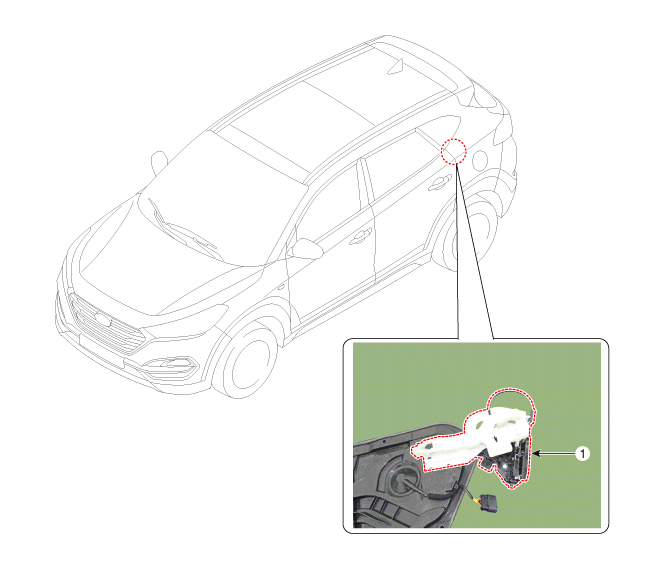

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

1. Serrure de porte arrière

Procédures de réparation

REMPLACEMENT

1.	Enlevez le module de porte arrière. (Reportez-vous à Porte arrière - "Module de porte arrière")

2.	Déposez la cage de la poignée intérieure de la porte arrière (A).

3.	Débranchez le connecteur du loquet de la porte arrière (A).

4.	Retirez le loquet de porte arrière (A) en le tirant dans le sens de la flèche.

5.	Déposez la base de poignée extérieure de porte arrière (A) en poussant les broches de verrouillage situées à l'arrière.

6.	Déposez le câble de la poignée extérieure de porte arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
