Hyundai Tucson Revue Technique Automobile: Module de porte avant

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte avant / Module de porte avant

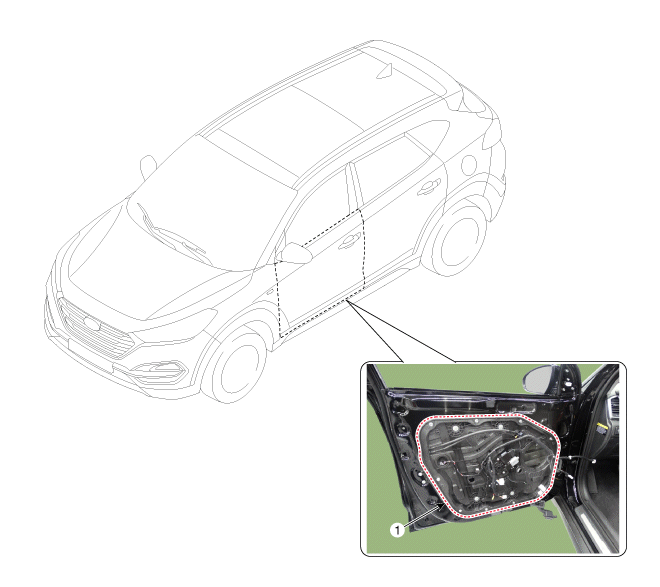

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

1. Module de la porte avant

Procédures de réparation

REMPLACEMENT

1.	Déposez la vitre de la porte avant. (Reportez-vous à porte avant - "Vitre de porte avant")

2.	Déposez la poignée extérieure de porte avant. (Voir Porte avant - "Module extérieur de porte avant")

3.	Déposez le haut-parleur de la porte avant (Voir Système électrique de la carrosserie - "Haut-parleur")

4.	Débranchez le connecteur principal de la porte avant (A).

5.	Desserrez le boulon de fixation de base de la poignée extérieure de la porte avant (A).

6.	Déconnectez le connecteur du rétroviseur extérieur (A).

Desserrez les vis de fixation (A) de l'attache de portière avant.

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,0 ~ 8,0 lb-ft)

Desserrez les boulons de fixation et retirez le module de porte avant (A).

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

9.	Débranchez les connecteurs et le faisceau de câblage du module de porte avant (A).

10.	Déposez l'ensemble de l'attache de porte avant. (Reportez-vous à Porte avant - "Attache de la porte avant".)

11.	Déposez le moteur de la vitre électrique avant. (Reportez-vous au système électrique de carrosserie - "Moteur de la vitre électrique".)

12.	Retirez le capteur d'impact latéral. (Voir Retenue - "Capteur d'impact latéral (SIS)")

13.

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.
