Hyundai Tucson Revue Technique Automobile: Module d’airbag latérale

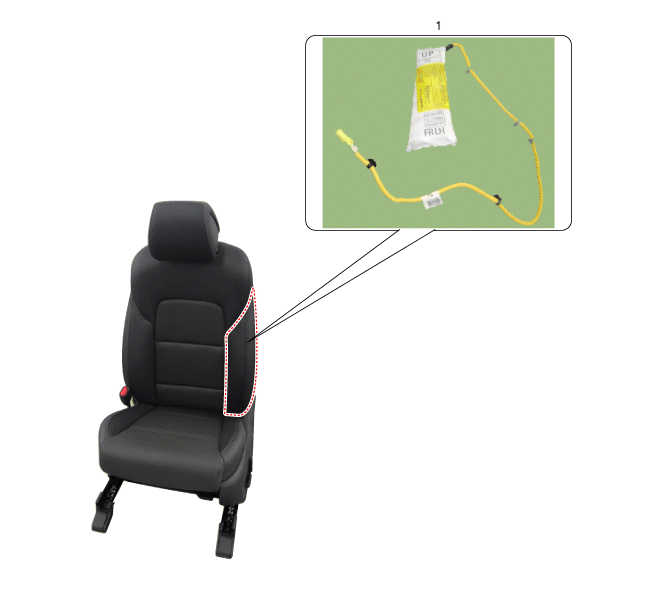

Composants et emplacement des composants
Description et fonctionnement
Les deux airbags latéraux (SAB) sont posés à l'intérieur des sièges avant du
conducteur et du passager afin de protéger ces derniers du danger en cas de
collision latérale. Le module d'airbag détermine si les airbags latéraux doivent
être déployés ou non grâce au signal des capteurs d'impact latéraux (SIS).
| • |
N'essayez jamais de mesurer la résistance du circuit de module
d′airbag (déclencheur) même en utilisant l′outil de vérification
spécifié. Si vous tentez de mesurer la résistance à l′aide d′un
testeur, l′airbag se gonflera accidentellement, entraînant de
sérieuses blessures.
|
|
Procédures de réparation
| • |
L'airbage latéral ne peut pas être démonté de l'ensemble du
dossier du siège, remplacez le dossier du siège lors du remplacement
de l'airbag latéral.
|
|
| 1. |
Débranchez le câble négatif de la batterie et attendre au moins 3 minutes
avant de commencer à travailler.
|
| 2. |
Enlevez l'ensemble du siège avant.
(Reportez-vous à Carrosserie - "Siège avant")
|
| 3. |
Déposez le couvercle du dossier du siège.
(Reportez-vous à Carrosserie - "Revêtement du dossier de siège avant")
|
| 4. |
Desserrez les écrous de fixation d'airbag latéral et retirez l'airbag
latéral.
|
| • |
Installez les câblages en prenant soin de ne les pas pincer
et vérifiez qu'ils n'interfèrent pas avec d'autres composants.
|
|
| • |
N'ouvrez pas le couvercle d′airbag latéral.
|
| • |
Vérifiez que l'ensemble de l'airbag soit installé correctement.
Une mise en place incorrecte peut causer aussi un déploiement
incorrect.
|
|
| 1. |
Enlevez la clé du contact du véhicule.
|
| 2. |
Déconnectez le câble négatif de la batterie et patientez au moins trois
minutes.
|
| 3. |
Installez la housse du dossier avant.
(Reportez-vous à Carrosserie - "Revêtement du dossier de siège avant")
|
| 4. |
Installez l'ensemble du siège avant.
(Reportez-vous à Carrosserie - "Siège avant")
|
| 5. |
Réinclinez et glissez le siège avant complètement à l'avant, vérifiez
que les fils du câblage ne sont pas pincés et vérifiez qu'ils n'interfèrent
pas avec d'autres composants.
|
| 6. |
Branchez à nouveau le câble négatif de la batterie.
|
| 7. |
Une fois l'airbag latéral posé (SAB), vérifiez que le système fonctionne
correctement :
| • |
Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS
doit s'allumer pendant environ six secondes, puis s'éteindre.
|
|
