Description et fonctionnement

Description

4RM ECM commande la pompe du moteur (actionneur) pour la génération de la pression d'huile. La pression engage un embrayage à disques multiples pour la transmission de couple aux roues arrière. Le couple transmis aux roues arrière varie en fonction de la pression de l'embrayage.

Diagrammes schématiques

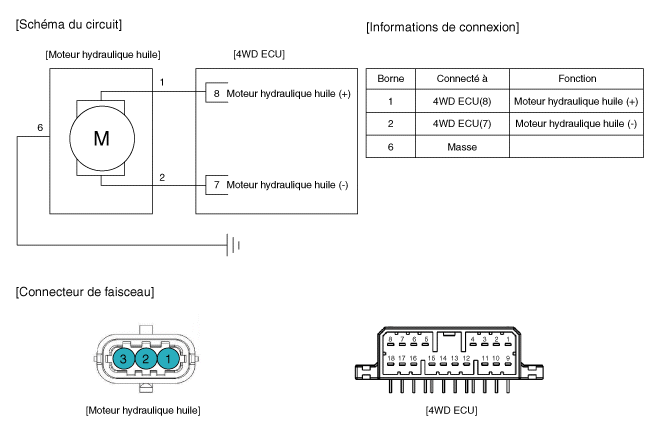

Schéma du circuit

Procédures de réparation

Contrôle

Si vous obtenez un code erreur associé au moteur hydraulique d'huile (actionneur), contrôlez-le suivant le processus d'inspection.

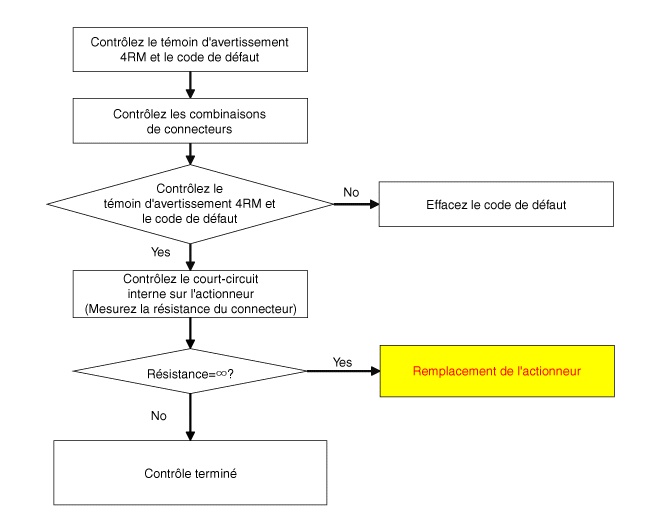

Procédure d'inspection du moteur d'huile hydraulique (actionneur)

DÉPOSE

1.	Déposez l'accouplement. (Reportez-vous à Accouplement - "Dépose")

Maintenez la perpendicularité après la dépose de l'accouplement.

•	Maintenez la perpendicularité pendant la dépose (installation) du moteur hydraulique (actionneurs).

Déposez le moteur hydraulique (A) après avoir desserré les boulons avec une clé hexagonale.

•	Déposez le moteur hydraulique (actionneurs) après avoir retirer le plus d'huile résiduelle possible à l'intérieur de l'accouplement. (env. 5 ~ 10 s)

INSTALLATION

1.	Avant l'installation, essuyer la surface avec un chiffon propre.

Contrôlez les joints toriques (A) du nouveau moteur hydraulique (actionneurs).

•	Vous devez empêcher la poussière d'entrer dans les moteurs hydrauliques (actionneurs) et les carters.

Serrez les boulons après l'installation du moteur hydraulique (actionneurs).

•	Lors de l'installation, le connecteur du moteur doit être vers l'extérieur de l'accouplement.

Couple de serrage :

8,8 ~ 10,8 N·m (0,9 ~ 1,1 kgf·m, 6,5 ~ 8,0 lb·ft)

•	Lors de l'installation, de l'huile peut refluer en raison de la pression dans l'orifice du reniflard.

•	Changez la direction en suivant la flèche et placez au sol comme illustré. ※ L'huile coulera vers le bas.

•	Vous devez éviter un retour supplémentaire comme sur l'illustration.

4.	Essuyez l'huile avec un chiffon propre.

5.	Installez l'accouplement. (Reportez-vous à Accouplement - "Installation")
