Hyundai Tucson Revue Technique Automobile: Panneau central du tableau de bord

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Panneau central du tableau de bord

Composants et emplacement des composants

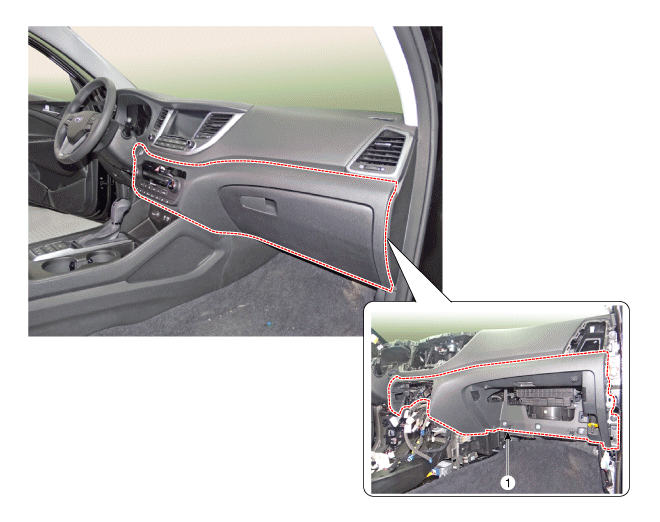

EMPLACEMENT DES COMPOSANTS

1. Panneau central du tableau de bord

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

3.	Déposez le panneau du groupe d’instruments. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

4.	Déposez l'unité de commande du climatiseur et du chauffage. (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (manuel)") (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (DATC)")

5.	Retirez les deux butées (B) de la boîte à gants (A) en tournant les butées.

6.	Séparez le clapet d'air (A) de la boîte à gants (B).

7.	Débranchez les broches à pression (A) et retirez la boîte à gants (B).

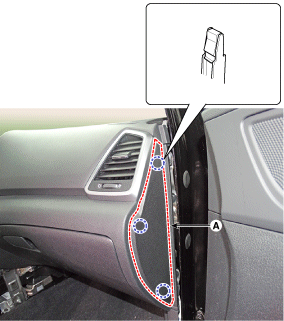

8.	Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral du tableau de bord [D] (A).

9.	Avec un tournevis ou un outil de dépose, enlevez le couvercle sous la planche de bord [D] (A).

10.	Desserrez les vis de fixation et retirez le panneau d'évent d'air du rembourrage de sécurité [D] (A).

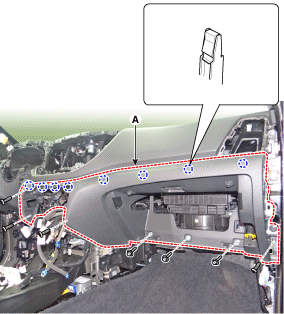

11.	Après avoir desserré les vis et les boulons de fixation, retirez le panneau central du rembourrage de sécurité (A).

12.	Débranchez le connecteur du bouton marche/arrêt (A).

13.	Débranchez le connecteur de la lampe de la boîte à gants (A) et le connecteur du contacteur de la lampe de la boîte à gants (B).

14.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
