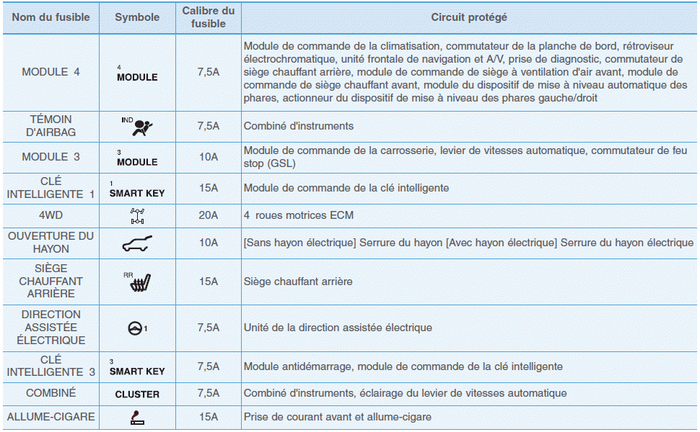

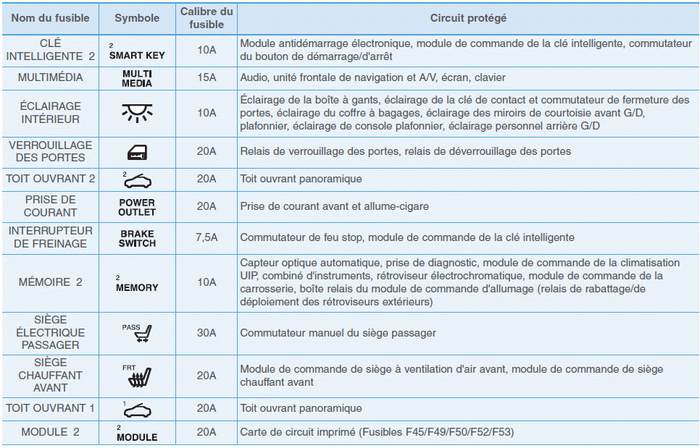

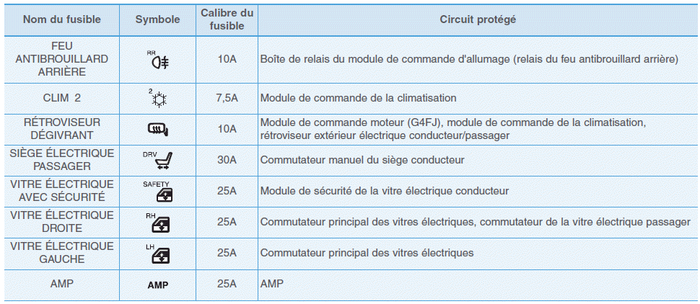

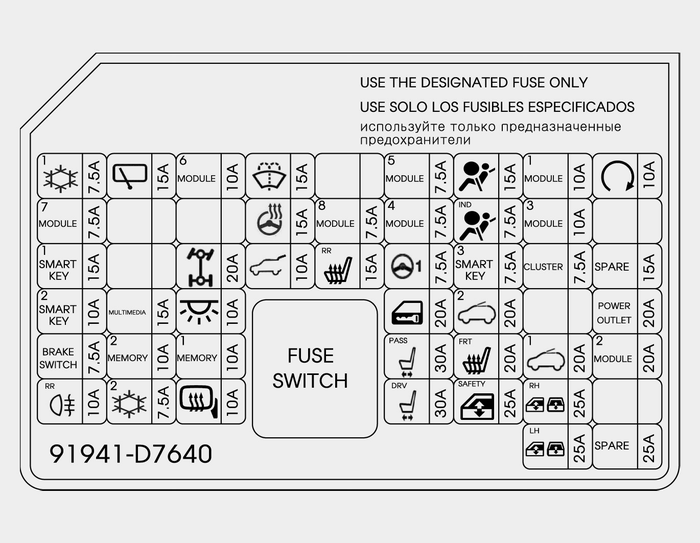

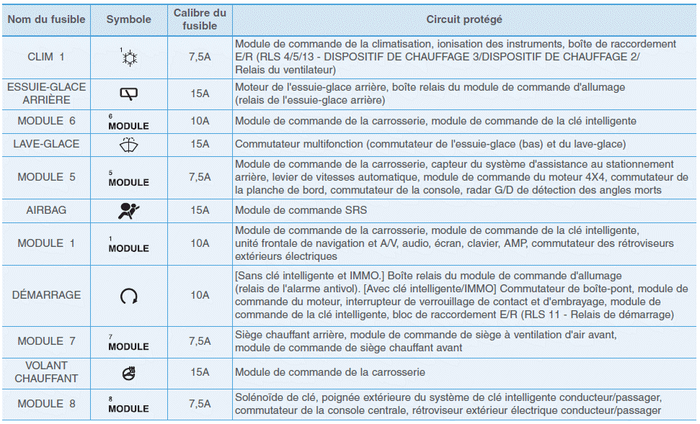

Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/ relais.
Information
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette lorsque vous examinez le boîtier à fusibles de votre véhicule.

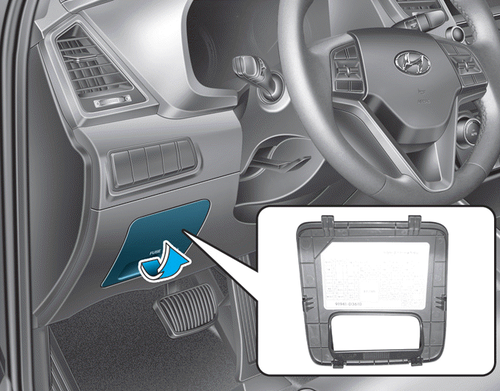

Panneau de fusibles côté conducteur
Description et fonctionnement
Description
Ces spécifications s'appliquent à HCU (Unité de commande hydraulique) et ECU
(Unité de commande électronique) de HECU. (Unité de commande hydraulique et
électronique)
