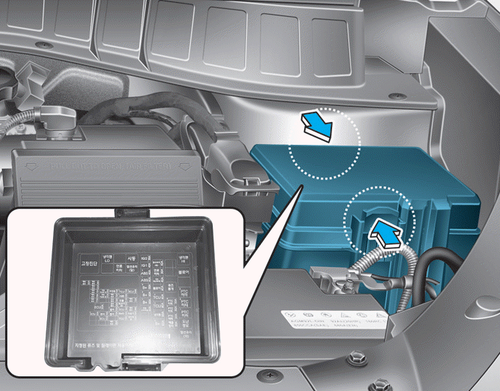

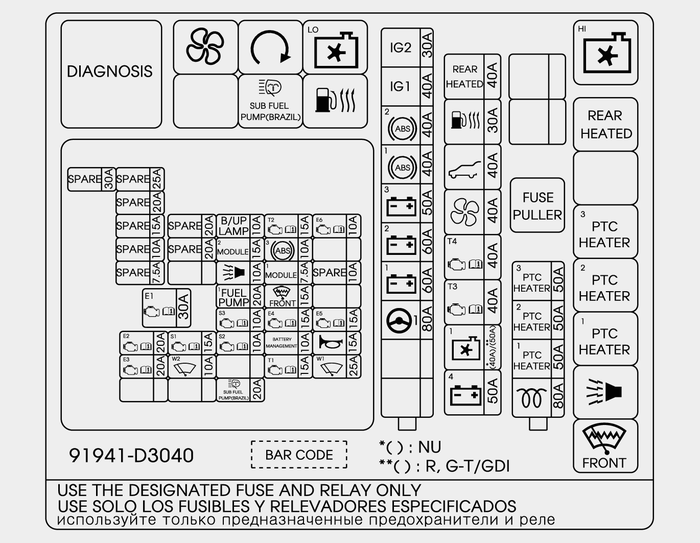

Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/ relais.
Information
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette lorsque vous examinez le boîtier à fusibles de votre véhicule.

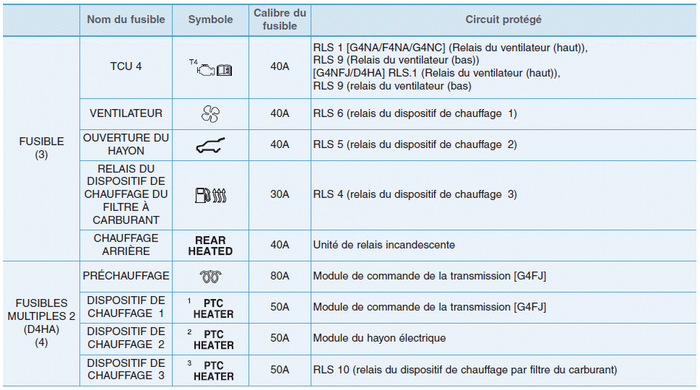

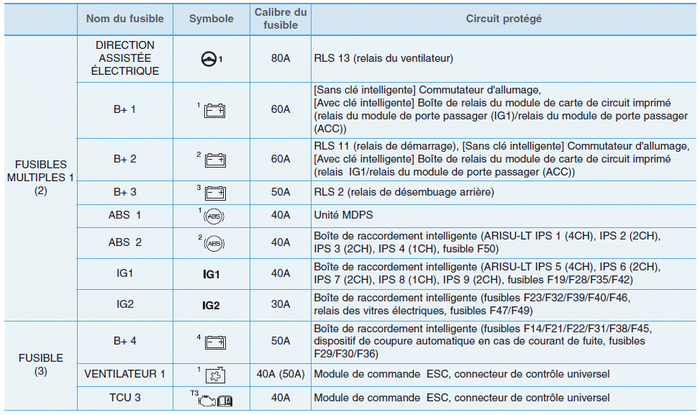

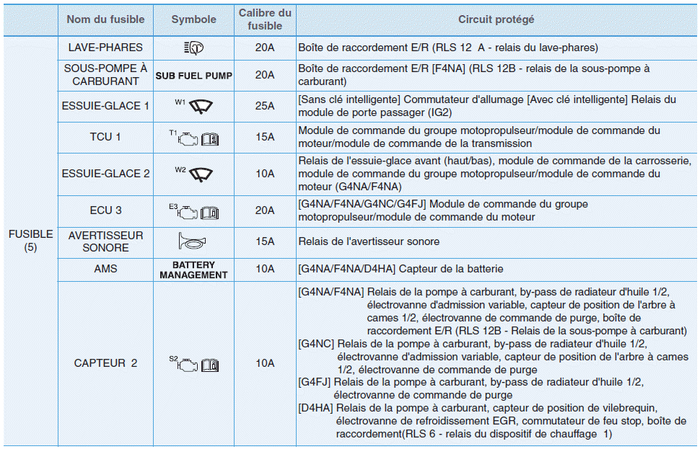

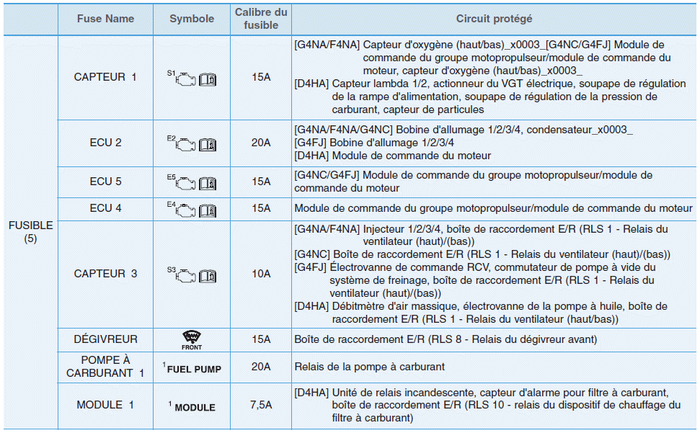

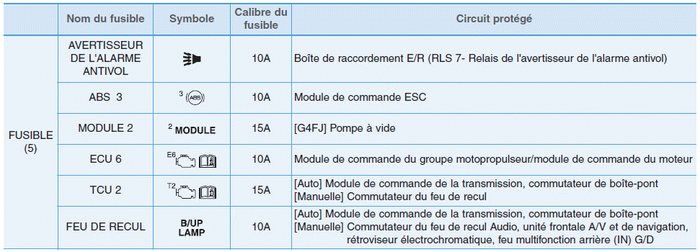

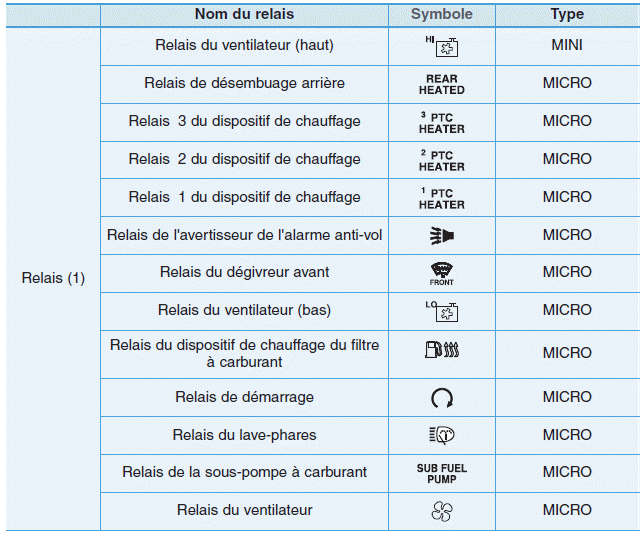

Panneau de fusibles principal du compartiment moteur
