Hyundai Tucson Revue Technique Automobile: Panneau de la garniture de colonne de direction

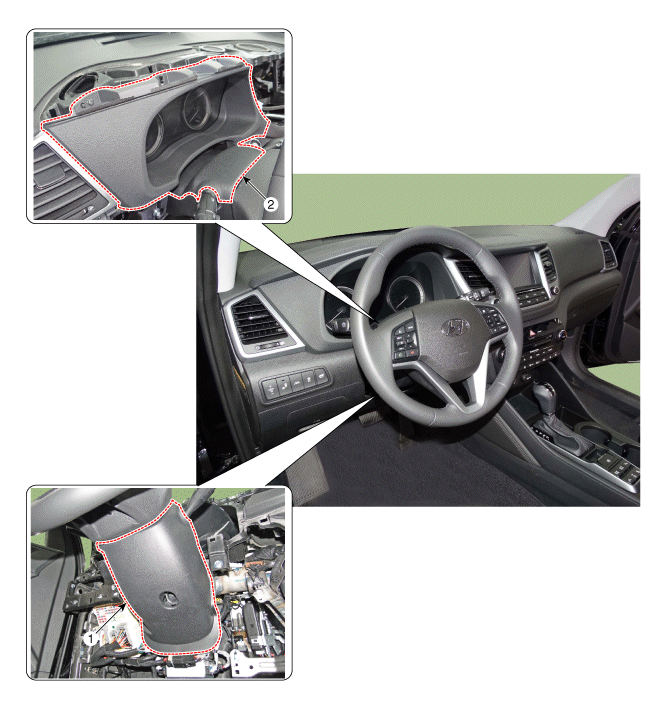

Composants et emplacement des composants
| EMPLACEMENT DES COMPOSANTS |
1. Revêtement inférieur de la
colonne de direction
|
2. Revêtement supérieur de la
colonne de direction
|
Procédures de réparation
[Panneau inférieur de la garniture de la colonne de direction]
| • |
Portez des gants pour éviter de blesser vos mains.
|
|
| • |
Lors de la dépose avec un outil de dépose ou un outil à tête
plate, enveloppez les outils de ruban de protection pour éviter
d'endommager les composants.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous à Tableau de bord - "Tableau de bord inférieur")
|
| 2. |
Desserrez les vis de fixation en tournant le volant de direction à gauche
et à droite et retirez le panneau inférieur du revêtement de la colonne
de direction (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez les clips endommagés (ou retenues de type
goupille).
|
|
|
[Panneau supérieur de la garniture de la colonne de direction]
| • |
Portez des gants pour éviter de blesser vos mains.
|
|
| • |
Lors de la dépose avec un outil de dépose ou un outil à tête
plate, enveloppez les outils de ruban de protection pour éviter
d'endommager les composants.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez le panneau du groupe d’instruments.
(Reportez-vous à Tableau de bord - "Tableau de bord inférieur")
|

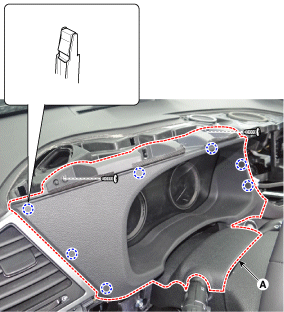

| 2. |
Desserrez les vis de fixation et retirez le panneau supérieur du revêtement
de la colonne de direction (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez les clips endommagés (ou retenues de type
goupille).
|
|
|
