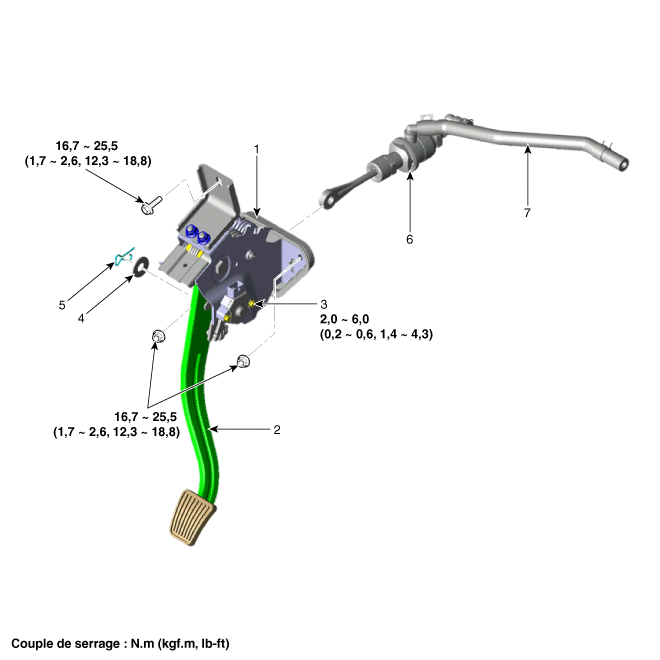

Composants et emplacement des composants

COMPOSANTS

1. Ensemble de la pédale d'embrayage
2. Bras de la pédale d'embrayage
3. Commutateur d'embrayage et de verrouillage d'allumage
4. Rondelle

5. Goupille de retenue
6. Maître-cylindre
7. Flexible du réservoir

Procédures de réparation

DÉPOSE

1.	Réglez l'interrupteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

2.	Déposez le panneau inférieur du tableau de bord. (Reportez-vous au groupe Carrosserie - "Tableau de bord")

3.	Démontez le maître-cylindre d'embrayage. (Reportez-vous à Embrayage - "Maître-cylindre d'embrayage")

4.	Déconnectez le connecteur du commutateur de verrouillage d'allumage & d'embrayage (A).

Retirez la pédale d'embrayage après avoir déposé le boulon (C) et l'écrou (B-2 pces).

Couple de serrage:

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgf.m, 12,3 ~ 18,8 Ib-ft)

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Effectuez la procédure de purge d'air dans le cylindre de débrayage après avoir versé le liquide de frein. (Reportez-vous à Cylindre de débrayage - "Réglage")
