Composants et emplacement des composants

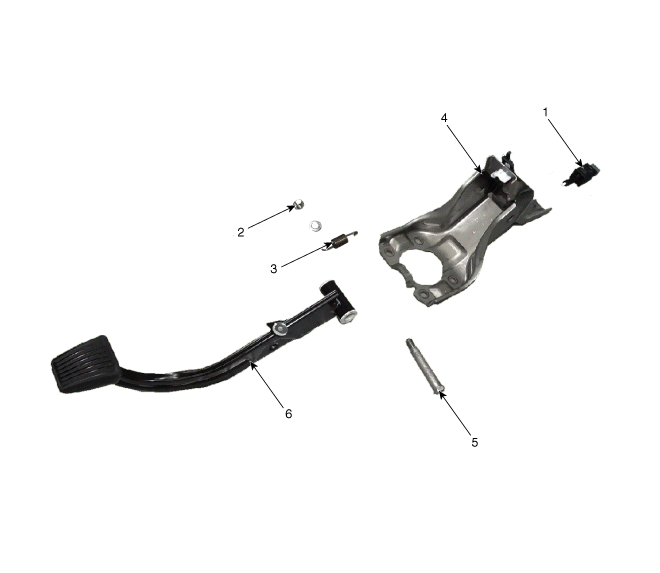

COMPOSANTS

1. Interrupteur des feux d'arrêt
2. Écrou
3. Ressort de rappel

4. Ensemble de la traverse de la pédale de frein
5. Boulon
6. Bras de la pédale de frein

Procédures de réparation

DÉPOSE

1.	Réglez l'interrupteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Débranchez le connecteur de l'interrupteur des feux de stop (A).

Déposez le boulon de fixation du membre de la pédale de frein (A).

Couple de serrage :

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgf.m, 12,3 ~ 18,8 lb-ft)

5.	Déposer le mousqueton de sécurité (A) et l'axe de chape (B).

6.	Déposez le clip fixé sur le câble depuis le support d'élément de la pédale de frein

Contrôle

1.	Vérifiez le niveau d'usure de la douille.

2.	Vérifier que la pédale de frein n'est ni courbée, ni déformée.

3.	Vérifiez que le ressort de rappel de la pédale de frein n'est pas endommagé.
