Hyundai Tucson Revue Technique Automobile: Poignée extérieur de porte avant

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte avant / Poignée extérieur de porte avant

Composants et emplacement des composants

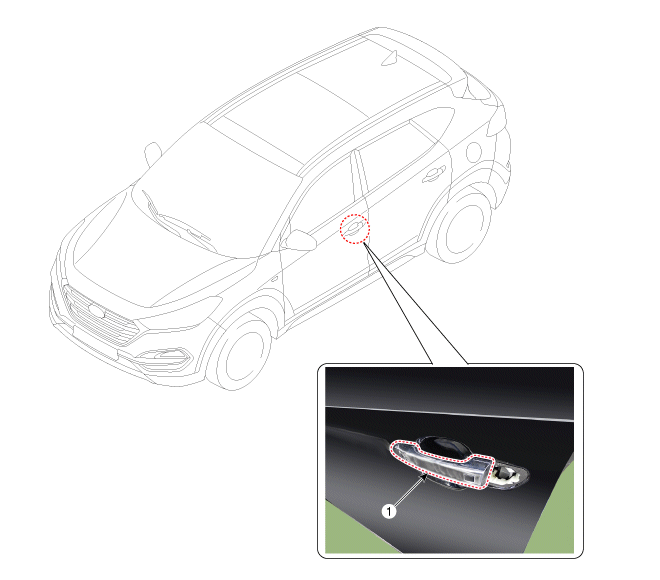

EMPLACEMENT DES COMPOSANTS

1. Poignée extérieure de porte avant

Procédures de réparation

REMPLACEMENT

1.	Retirez l'orifice de la fiche (B).

Desserrez le boulon de montage, puis enlevez le couvercle de la poignée extérieure de porte avant (A).

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

3.	Déposez la poignée extérieure de la porte avant (A) en la faisant coulisser vers l'avant.

4.	Déconnectez le connecteur de la poignée externe de la porte avant (A) en appuyant sur la goupille d'arrêt.

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Veillez à installer le rembourrage de la poignée extérieure (A) entre la poignée extérieure et le panneau de porte.
