Hyundai Tucson Revue Technique Automobile / Système de freinage / Système de freinage / Pompe de dépression

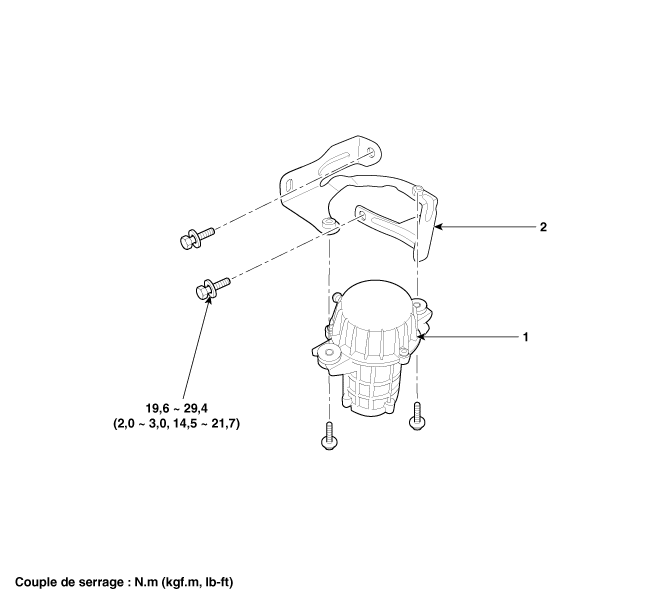

Composants et emplacement des composants

COMPOSANTS

[MOTEUR T-GDI UNIQUEMENT]

1. Pompe à dépression

2. Support

Procédures de réparation

DÉPOSE

1.	Réglez l'interrupteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

Enlevez les sous-couvercles (A).

Couple de serrage :

7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 12,3 ~ 5,8 ~ 8,7 lb-ft)

3.	Débranchez le connecteur de la pompe à dépression (A).

4.	Déconnectez le flexible de dépression (A), puis retirez le clip fixé sur le flexible de dépression (B).

Desserrez l'écrou et le boulon de fixation de la pompe de la direction assistée (A), puis déposez l'ensemble de la pompe de la direction assistée du support de la pompe.

Couple de serrage :

19,6 ~ 29,4 Nm (2,0 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)

6.	Déposez les 2 boulons et déposez ensuite le support de la pompe à dépression.

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.

2.	Resserrez es boulons de fixation de la pompe à dépression au couple spécifié.
