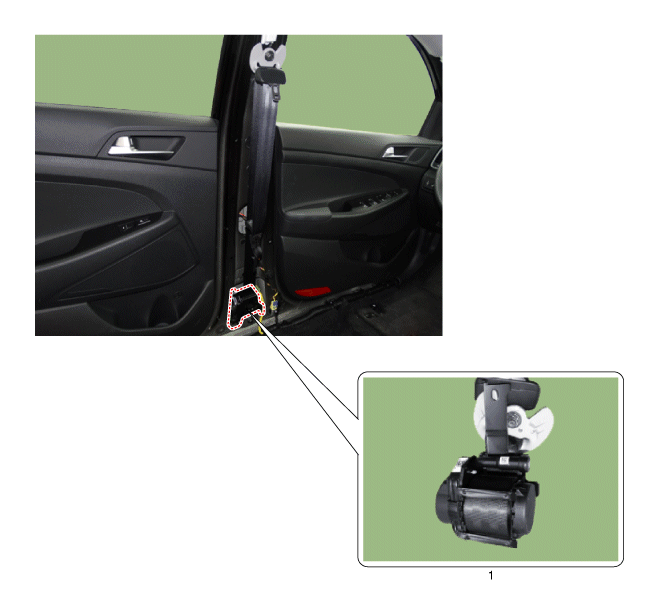

Composants et emplacement des composants

COMPOSANTS

1. Tendeur de ceinture de sécurité avant

Description et fonctionnement

Description

Les prétensionneurs de ceinture de sécurité (BPT) sont fixés à l′intérieur du montant central (gauche & droit). Lorsqu'un véhicule subit une collision avec un certain degré d′impact frontal, le prétendeur de ceinture de sécurité permet de réduire la gravité des blessures des occupants des sièges avant en tirant sur la sangle de la ceinture de sécurité,ce qui leur évite d′être projetés en avant et de heurter le volant ou le tableau de bord lors de la collision.

(Le prétendeur de ceinture de sécurité peut être activé lors des collisions d'impact latéral si le véhicule a un airbag latéral ou un airbag rideau.)

•	N'essayez jamais de mesurer la résistance du prétendeur de ceinture de sécurité (BPT) même en utilisant l′outil de vérification spécifié. Si la résitance du circuit est mesurée à l′aide d′un testeur, le prétendeur se déclenchera accidentellement. Cela provoquerait de graves blessures.

Procédures de réparation

DÉPOSE

1.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

2.	Enlevez la garniture de protection de porte. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

3.	Déposez la garniture du montant central. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

4.	Retirez le dispositif de serrage d'urgence. (Voir Retenue - "Dispositif de fixation d'urgence (EFD)")

5.	Enlevez le boulon d′ancrage supérieur.

6.	Desserrez les boulons de fixation du prétendeur de la ceinture de sécurité (A) et déposez le prétendeur de la ceinture de sécurité.

7.	Débranchez le connecteur du prétendeur de la ceinture de sécurité (A).

INSTALLATION

1.	Enlevez la clé du contact du véhicule.

2.	Déconnectez le câble négatif de la batterie et patientez au moins trois minutes.

3.	Branchez le connecteur du prétendeur de la ceinture de sécurité (A).

Installez le prétendeur de ceinture avec le boulon (B).

Couple de serrage:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)

5.	Posez la garniture du montant central. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

6.	Installez la garniture de protection de porte. (Reportez-vous au groupe Carrosserie - "Garniture intérieure".)

Insérez la ceinture de sécurité dans le prétendeur d'ancrage.

Vérifiez que l'ergot d'arrêt est branché correctement.

8.	Branchez à nouveau le câble négatif de la batterie.

Après avoir installé le pré-tensionneur de la ceinture de sécurité, confirmer le fonctionnement correct du système :

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.
