| RÉGLAGE |
| 1. |
Placez le véhicule sur une surface plate et contrôlez si la carrosserie
et le couvercle du coffre sont bien alignés.
|
| 2. |

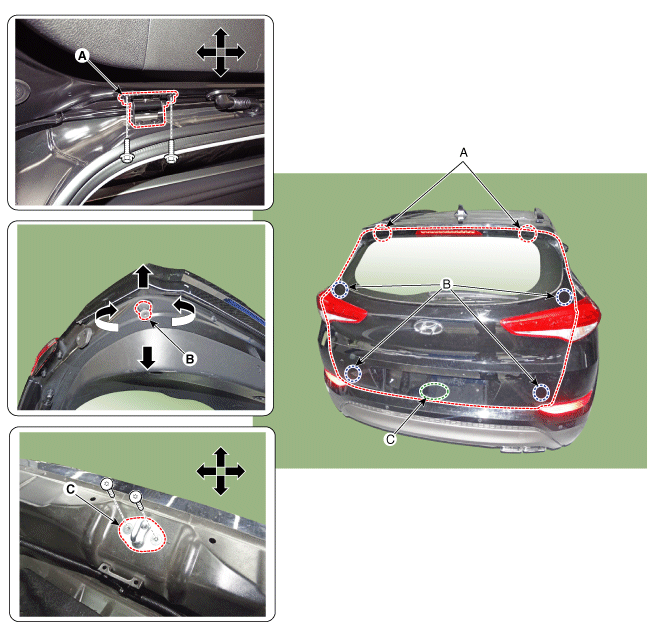

Après avoir desserré le boulon de fixation de la charnière du hayon
(A), réglez le hayon en le bougeant vers le haut et vers le bas ou sur
les côtés.
|
| 3. |
Réglez le jeu entre le hayon élévateur et la carrosserie en tournant
les amortisseurs de claquement du hayon élévateur (B).
|
| 4. |
Après avoir desserré les boulons de fixation de la gâche du hayon (C),
réglez la gâche en la bougeant d'avant en arrière et de chaque côté,
puis serrez les boulons de fixation.
|
| 5. |
Assurez-vous que le hayon élévateur s'ouvre et se ferme correctement.
|
Ensemble du hayon élévateur
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble du hayon élévateur
