Hyundai Tucson Revue Technique Automobile: Procédures de réparation

RÉGLAGE
RÉGLAGE DE LA VITRE

Contrôler si le canal de coulissement de la vitre est endommagé ou détérioré et remplacez-le si nécessaire.
1.
Enlevez la garniture de porte arrière.
(Reportez-vous à Porte arrière - "Garniture de porte arrière")
2.
Séparez l'orifice de la fiche de fixation (A) du module de porte arrière.

3.
Après avoir détaché les boulons de fixation de la vitre, réglez l'espacement de la vitre (A) en bougeant cette dernière de chaque côté et serrez les boulons.

4.
Vérifiez que le système d'actionnement de la vitre fonctionne bien.
RÉGLAGE DE LA VERTENELLE DE PORTE

Assurez-vous que la porte ferme bien sans devoir la claquer. Si nécessaire, réglez la vertenelle (A) : Les écrous de la feuillure sont fixés. La vertenelle se règle correctement du haut vers le bas et en avant et en arrière.
1.
Après avoir desserré la vis de fixation, réglez la gâche (A) en la bougeant d'avant en arrière et de chaque côté, puis serrez les boulons (B).
Couple de serrage:
(B) : 16,7 ~ 21,6 N.m (1,7 ~ 2,2 kgf.m, 12,3 ~ 15,9 lb-ft)

2.
Tapez sur la vertenelle avec un marteau en plastique pour régler la vertenelle. La vertenelle ne se déplace pas beaucoup mais donne un réglage.
3.
Maintenez la poignée extérieure et poussez la porte contre la carrosserie pour vous assurer que la gâche s'ajuste correctement sur la carrosserie. Si la porte se ferme bien, serrez les vis et vérifiez à nouveau.
RÉGLAGE DE LA POSITION DE PORTE

Après installation de la porte arrière, vérifiez que la carrosserie s'ajuste correctement avec/parallèlement à tous les coins de la porte avant. Contrôlez que la portière et les bords de la carrosserie soient parallèles. Avant le réglage, remplacez les boulons de montage.
1.
Vérifier que la portière et les bords de la carrosserie sont parallèles.

2.
Placez le véhicule sur une surface plane lors du réglage des portes.
3.

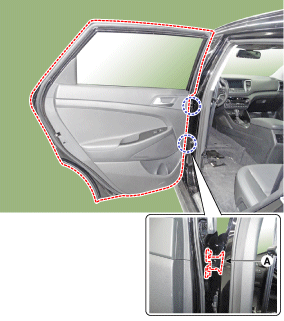

Ajustez les charnières (A) :
Desserrez légèrement les boulons de montage de la porte, et faites bouger la porte en avant et en arrière jusqu'à ce qu'elle se sépare de la carrosserie.
Desserrez légèrement les boulons de fixation de la charnière, et déplacez la porte d'avant en arrière, de haut en bas si nécessaire pour que les espacements soient égaux.
Placez un chiffon sur le cric pour éviter les dommages à la porte lors de son réglage.
Couple de serrage:
21,6 ~ 26,5 N.m (2,2 ~ 2,7 kgf.m, 15,9 ~ 19,5 lb-ft)

4.
Graissez les parties du pivot des charnières indiquées par les flèches.
5.
Contrôlez qu'il n'y ait aucune fuite d′eau.
