Contrôle

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Veillez à stocker et manipuler correctement la garniture lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

Contrôle du module de verrouillage de la porte avant

1.	Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

2.	Enlevez le module de porte avant. (Reportez-vous à Carrosserie - "module de porte avant")

Déconnectez le connecteur de l'actionneur.

NON	Information sur la broche
NON	GAUCHE	DROITE
1	Commutateur d'entrebaillement	-
2	Interrupteur de verrouillage/déverrouillage	Moteur 1
3	COM	Moteur 2
4	INTERR. VERROUILLAGE CL	Commutateur de déverrouillage à clé
5	Commutateur de déverrouillage à clé	INTERR. VERROUILLAGE CL
6	Moteur 2	COM
7	Moteur 1	Interrupteur de verrouillage/déverrouillage
8	-	Commutateur d'entrebaillement

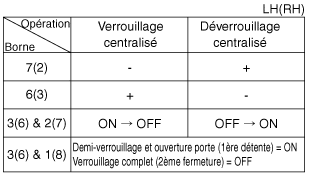

4.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

Contrôle du module de verrouillage de la porte arrière

1.	Enlevez la garniture de porte arrière. (Reportez-vous à Carrosserie - "Garniture de porte arrière")

2.	Enlevez le module de porte arrière. (Reportez-vous à Carrosserie - "Module de porte arrière")

Déconnectez le connecteur de l'actionneur.

NON	Information sur la broche
NON	GAUCHE	DROITE
1	Commutateur d'entrebaillement	-
2	Interrupteur de verrouillage/déverrouillage	Moteur 1
3	COM	Moteur 2
4	-	-
5	-	-
6	Moteur 2	COM
7	Moteur 1	Interrupteur de verrouillage/déverrouillage
8	-	Commutateur d'entrebaillement

4.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

Contrôle du module de verrouillage de hayon

1.	Enlevez la garniture du couvercle du hayon. (Voir Carrosserie - "Garniture du couvercle de hayon")

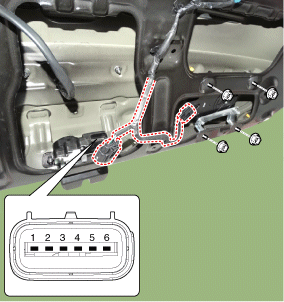

2.	Déconnectez le connecteur de l'interrupteur

3.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

4.	Vérification des options électrique du hayon en se référant au module du hayon.

Inspection d'interrupteur d’ouverture du hayon arrière

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez la garniture du coffre. (Voir Carrosserie - "Garniture du hayon")

3.	Déconnectez le connecteur du commutateur d'ouverture de hayon (A).

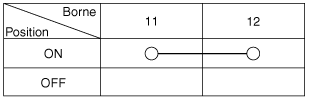

4.	Vérifiez la continuité entre les bornes en condition de demi-verrouillage comme indiqué ci-dessous.

Contrôle serrure du hayon arrière

1.	Débranchez le connecteur (A).

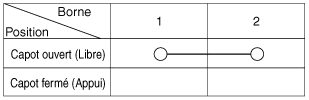

2.	Contrôlez la continuité entre les bornes et la masse comme indiqué ci-dessous. (Voir Carrosserie - "Loquet du capot")

CONTRÔLE DE L'AVERTISSEUR ANTIVOL

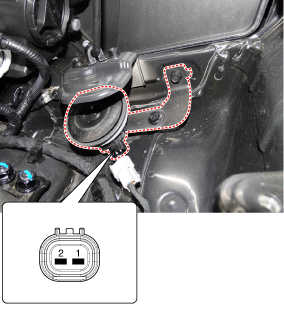

1.	Retirez le klaxon antivol (A) en desserrant les boulons de fixation et en déconnectant le connecteur (B).

2.	Testez l'avertisseur antivol en branchant l'alimentation à la borne 2 et mettez la borne 1 à la masse.
