Hyundai Tucson Revue Technique Automobile: RADIATEUR

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / SYSTÈME DE REFROIDISSEMENT / RADIATEUR

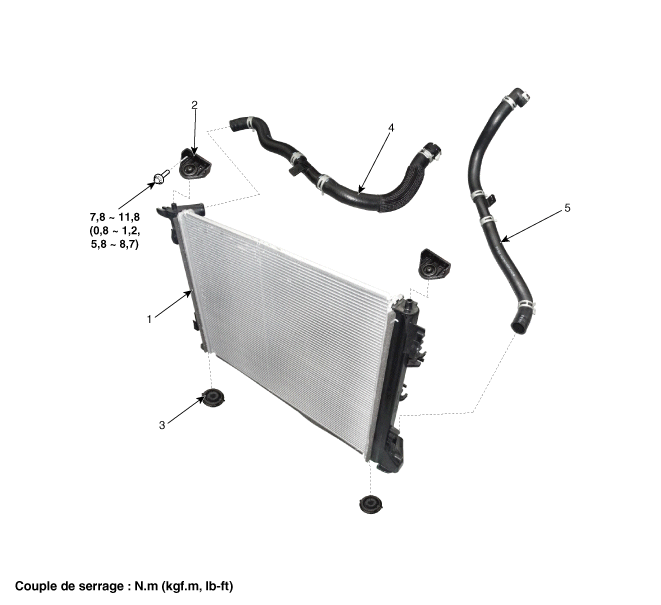

Composants et emplacement des composants

COMPOSANTS

1. Radiateur
2. Support de montage supérieur du radiateur
3. Isolant de montage inférieur

4. Flexible supérieur du radiateur
5. Flexible inférieur du radiateur

Procédures de réparation

Dépose et pose

1.	Desserrer le bouchon de vidange et vidanger le liquide de refroidissement du moteur. (Se reporter à Système de refroidissement – « Liquide de refroidissement »)

2.	Retirez le ventilateur de réfroidissement. (Voir Système de refroidissement - "Ventilateur de refroidissement".)

3.	Enlevez le couvercle du pare-chocs avant. (Reportez-vous à Carrosserie - "Capot du pare-chocs avant")

4.	Déposez le bouclier du conduit d'air (A).

Déposez la garde d'air supérieure du radiateur (B).

Couple de serrage:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

6.	Déposez les carters d'air (A). (Droit) (Gauche)

Déposez les supports de fixation supérieur du radiateur (A).

Couple de serrage:

7,8 ~ 11,7 Nm (0,8 ~ 1,2 kgf.m, 5,7 ~ 8,6 lb-ft)

(Droit)

(Gauche)

8.	Débranchez le flexible de débordement (A).

9.	Déposer la durite du radiateur supérieure (A).

10.	Déposez le flexible inférieur (A) de radiateur.

11.	Déposez le condensateur du climatiseur de l'ensemble du radiateur, puis soulevez l'ensemble du radiateur (A).

12.	Pour la pose, suivez la procédure inverse de la dépose.

13.

Remplissez le radiateur avec du liquide de refroidissement et vérifiez les fuites.

•	Purgez l′air du système de refroidissement.

–	Démarrer le moteur et le laisser tourner jusqu'à ce qu'il soit chaud. (après le fonctionnement du ventilateur du radiateur 3 ou 4 fois)

–	Coupez le moteur. Vérifiez le niveau de liquide de refroidissement et rajoutez en si nécessaire. Cela permet à l'air piégé d'être dégagé du système de refroidissement.

–	Remettez correctement le bouchon du radiateur, puis faites tourner de nouveau le moteur et vérifiez s'il y a des fuites.
