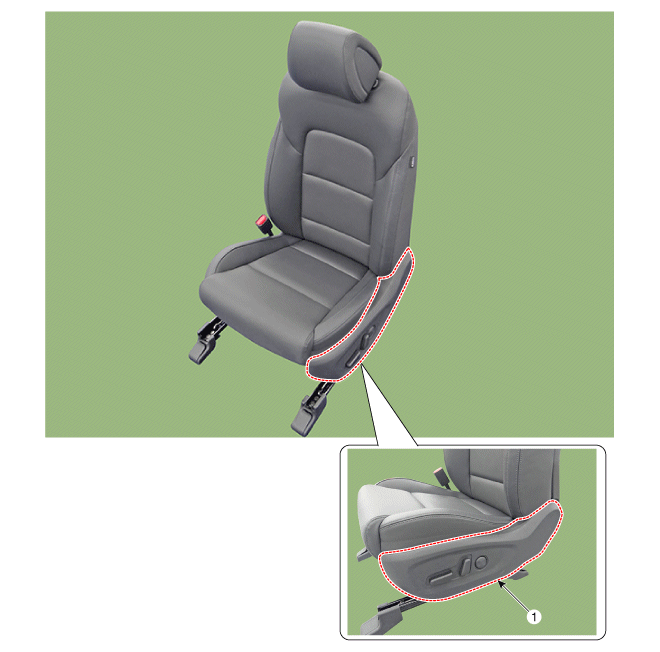

| EMPLACEMENT DES COMPOSANTS |

| 1. Recouvrement de protection
externe du siège avant |
| REMPLACEMENT |
|
|
| 1. |
Enlevez l'ensemble du siège avant.
(Reportez-vous à Siège avant- "Siège avant")
|
| 2. |

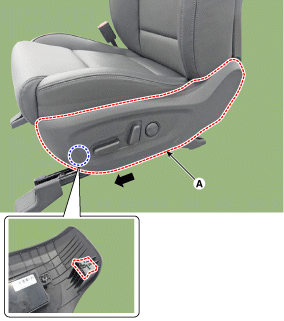

Retirez le couvercle du recouvrement de protection externe de siège
avant (A) en tirant vers l'avant dans le sens de la flèche à l'aide
d'un tournevis ou d'un outil de dépose.
|
| 3. |
Débranchez le connecteur de l'interrupteur du siège électrique avant
(A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
|
