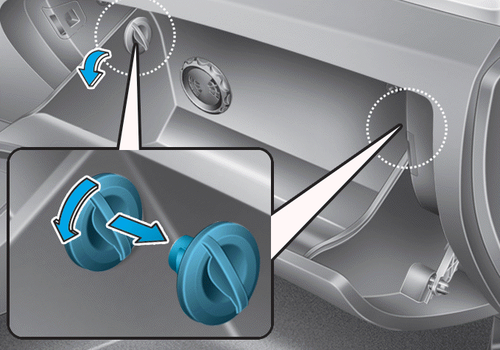

1.Ouvrez la boîte à gants et retirez les deux butées latérales.

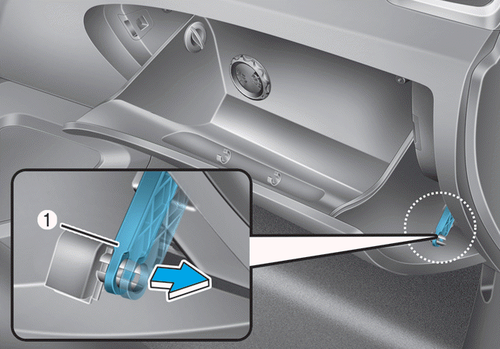

2.Retirez le panneau de la boîte à gants et la sangle de soutien (1).

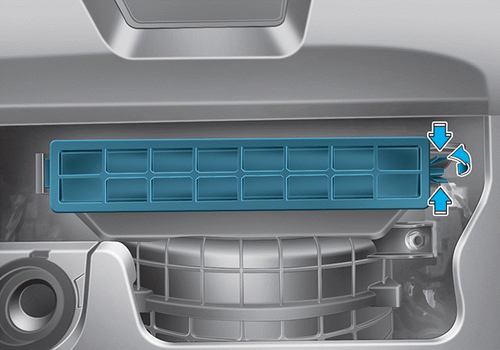

3.Retirez le carter du filtre à air de climatisation tout en appuyant sur le verrou situé sur la partie droite du cache.

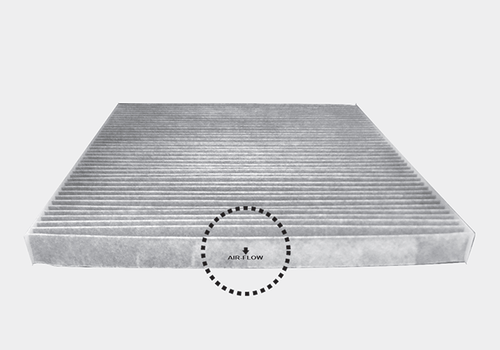

4.Remplacez le filtre à air de climatisation.
5.Procédez au remontage en suivant l'ordre inverse du démontage.
Boîte de vitesse automatique
Composants et emplacement des composants
Emplacement des composants
(1)
1. Ensemble de la boîte de vitesses
automatique
2. Tuyau du refroidisseur ATF
3. Ligne de masse
4. Support de fixation du câble de changement de vitesses
5. Câble de vitesses
...
Composants et emplacement des composants
INDEX D'EMPLACEMENT DES
COMPOSANTS
Compartiment moteur
1. Capteur de la température
ambiante
2. Condensateur
3. Compresseur
4. Transducteur de pression du
climatiseur (APT)
5. Ensemble de tuyau d'aspiration et de liquide
...
